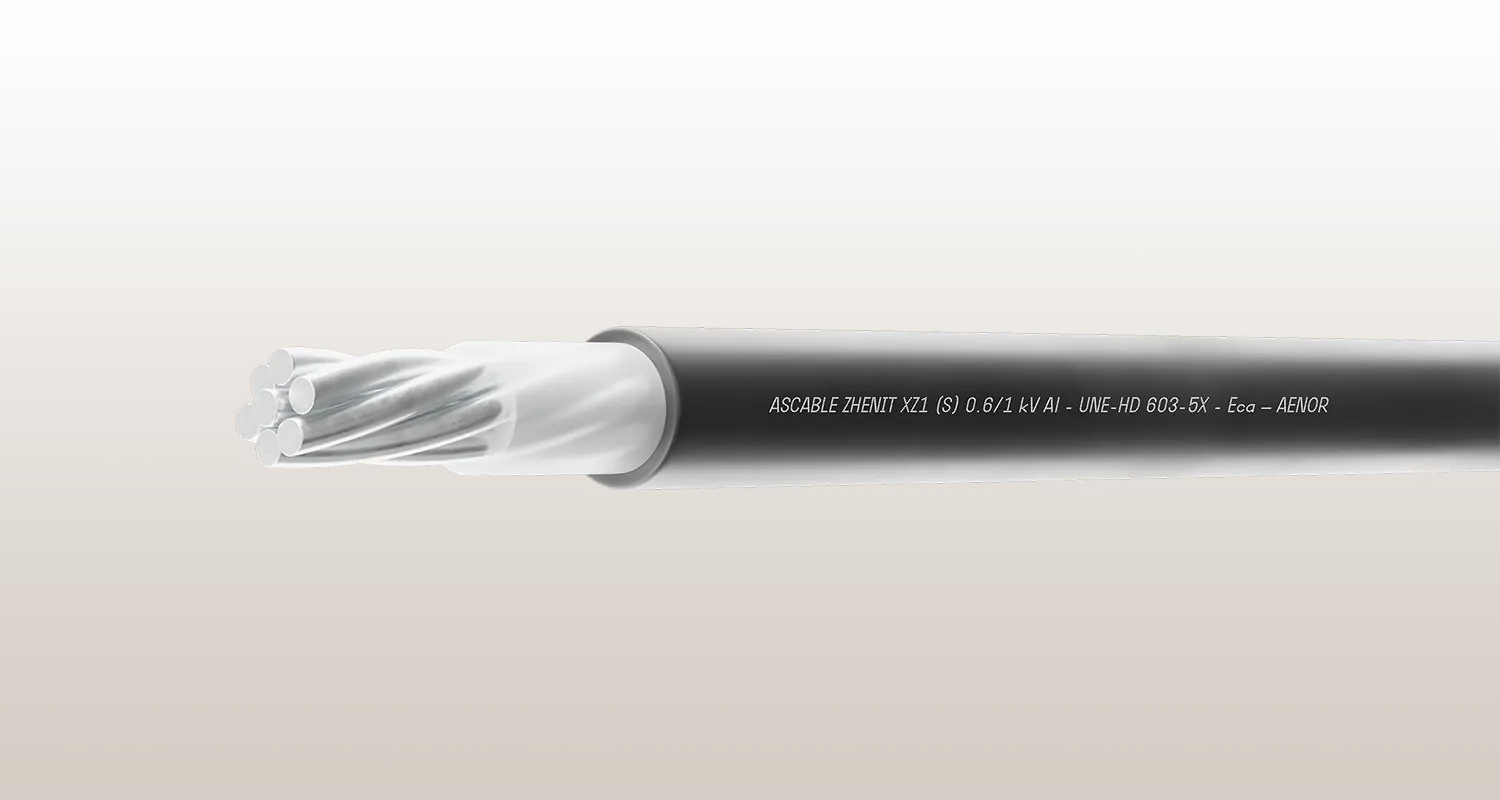

ZHENIT XZ1 (S) 1kV AL

Sector:
Familia:
ZHENIT XZ1 (S) 1kV AL

Descripción

Cable de energía con conductor rígido de aluminio aislado en polietileno reticulado y cubierta exterior de Poliolefina LSZH.

Aplicaciones

Cable para instalaciones fijas, en redes de distribución de energía y acometidas de baja tensión. Instalaciones al aire o enterradas bajo tubo o directamente enterrado.

Instalación en sistemas fotovoltaicos cuya tensión entre conductores o entre conductor y tierra no supere los 1800 Vdc.

Norma aplicable

UNE-HD 603-5X

Características técnicas

Tensión nominal (C.A.) 0,6 / 1 kV C.A.
Tensión nominal (C.C.) 0,9 / 1,5 kV C.C.
Tensión de prueba 3.500 V C.A.
Temperatura de servicio -15 a 90 ºC
Temperatura máxima en cortocircuito 250ºC (máx. 5 s)
Radio mínimo de curvatura 5 Ø
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple s/UNE 211605
No propagación de la llama Cumple s/EN 60332-1-2
Emisión de humos Cumple s/IEC 61034-2
Emisión de halógenos (HCl) Cumple s/IEC 60754-1
Determinación de acidez de los gases Cumple s/IEC 60754-2
Clasificación CPR (clase) Eca s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
1×16 1,91 9,30 100
1×25 1,2 10,50 135
1×35 0,868 11,70 170
1×50 0,641 12,60 210
1×70 0,443 15,00 295
1×95 0,32 16,30 370
1×120 0,253 17,90 455
1×150 0,206 19,50 540
1×185 0,164 22,00 685
1×240 0,125 24,60 865
1×300 0,100 28,10 1.100
Características constructivas

Conductor Aluminio compactado, Clase 2 s/EN 60228
Aislamiento Polietileno reticulado tipo DIX 3

Color aislamiento: Natural
Cubierta exterior Compuesto libre de halógenos, tipo DMO 1
Color habitual Negro
Embalaje
Embalaje con Bobina

Bobina
Certificaciones

Producto clasificado

Certificación DoP

Producto certificado AENOR

Certificación AENOR
