Descripción

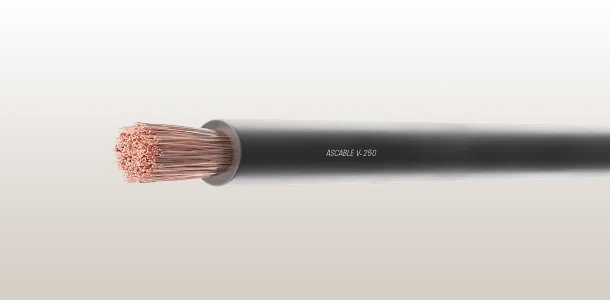

Cables eléctricos de energía, con aislamiento de goma y cubierta de policloropreno.
Cables eléctricos de energía, con aislamiento de goma y cubierta de policloropreno.
Aplicaciones
En talleres industriales y agrícolas, edificios, para aplicaciones y alimentación de aparatos para servicios exigentes en que los cables estén sometidos a esfuerzos mecánicos de tipo medio (ejemplos: placas de calentamiento, lámparas portátiles, utillajes eléctricos como taladros, sierras circulares y herramientas domésticas eléctricas).
En los locales secos, húmedos o mojados. En instalaciones fijas, por ejemplo sobre yesos en los edificios provisionales y barracas o refugios para alojamiento.
Para una información más detallada consultar EN 50565 Guía para la utilización de cables de tensión asignada no superior a 450/750 V (Uo/U).
Norma aplicable
EN 50525-2-21
| Tensión nominal | 450 / 750 V | |
|---|---|---|
| Tensión de ensayo | 2.500 V | |
| Temperatura de servicio | -40 a 60 ºC | |
| Temperatura máxima en cortocircuito | 200 ºC (máx. 5 s) | s/IEC 60724 |
| Radio de curvatura | 5 Ø | |
| Resistencia al agua | AD7 | s/IEC 60364-5-51 |
| Resistencia al agua potable (Drink water) |
Cumple | |
| Resistencia a los UV | Cumple | s/UNE 211605 |
| No propagación de la llama | Cumple | s/IEC 60332-1-2 |
| Clasificación CPR (clase) | Eca | s/EN 50575 |
| Sección mm² | Resistencia Ω/km a 20 ⁰C | Ø exterior mm | Peso Kg/km |
|---|---|---|---|
| 1×1,5 | 13,3 | 5,9 | 55 |
| 1×2,5 | 7,98 | 6,5 | 70 |
| 1×4 | 4,95 | 7,5 | 95 |
| 1×6 | 3,3 | 8,4 | 125 |
| 1×10 | 1,91 | 10,2 | 190 |
| 1×16 | 1,21 | 11,4 | 255 |
| 1×25 | 0,78 | 13,2 | 365 |
| 1×35 | 0,554 | 14,7 | 480 |
| 1×50 | 0,386 | 16,9 | 660 |
| 1×70 | 0,272 | 19,2 | 890 |
| 1×95 | 0,206 | 21,6 | 1150 |
| 1×120 | 0,161 | 23,8 | 1430 |
| 1×150 | 0,129 | 26 | 1750 |
| 1×185 | 0,106 | 28,3 | 2110 |
| 1×240 | 0,0801 | 31,8 | 2730 |
| 2×1 | 19,5 | 8,4 | 90 |
| 2×1,5 | 13,3 | 9,1 | 109 |
| 2×2,5 | 7,98 | 10,8 | 158 |
| 2×4 | 4,95 | 12,4 | 217 |
| 2×6 | 3,3 | 13,8 | 282 |
| 2×10 | 1,91 | 19,4 | 539 |
| 2×16 | 1,21 | 21,8 | 722 |
| 2×25 | 0,78 | 25,9 | 1043 |
| 3×1 | 19,5 | 9,1 | 110 |
| 3×1,5 | 13,3 | 9,8 | 134 |
| 3×2,5 | 7,98 | 11,6 | 196 |
| 3×4 | 4,95 | 13,3 | 271 |
| 3×6 | 3,3 | 14,8 | 355 |
| 3×10 | 1,91 | 20,7 | 674 |
| 3×16 | 1,21 | 23,3 | 913 |
| 3×25 | 0,78 | 27,7 | 1324 |
| 3×35 | 0,554 | 30,9 | 1754 |
| 3×50 | 0,386 | 35,8 | 2409 |
| 3×70 | 0,272 | 40,5 | 3211 |
| 3×95 | 0,206 | 45,1 | 4210 |
| 4×1 | 19,5 | 10 | 136 |
| 4×1,5 | 13,3 | 10,8 | 166 |
| 4×2,5 | 7,98 | 12,7 | 241 |
| 4×4 | 4,95 | 14,6 | 336 |
| 4×6 | 3,3 | 16,4 | 449 |
| 4×10 | 1,91 | 22,6 | 833 |
| 4×16 | 1,21 | 25,4 | 1138 |
| 4×25 | 0,78 | 30,7 | 1714 |
| 4×35 | 0,554 | 34,2 | 2204 |
| 4×50 | 0,386 | 39,6 | 3029 |
| 4×70 | 0,272 | 44,9 | 4121 |
| 4×95 | 0,206 | 50,4 | 5361 |
| 5×1,5 | 13,3 | 11,8 | 206 |
| 5×2,5 | 7,98 | 14 | 297 |
| 5×4 | 4,95 | 16,3 | 422 |
| 5×6 | 3,3 | 18 | 567 |
| 5×10 | 1,91 | 24,8 | 1010 |
| 5×16 | 1,21 | 28 | 1400 |
| 5×25 | 0,78 | 33,6 | 2096 |
| 5×35 | 0,554 | 39,5 | 2700 |
| 5×50 | 0,386 | 44,2 | 3730 |
| Conductor | Cobre pulido flexible clase 5 s/EN 60228 |
|---|---|
| Aislamiento | Compuesto de goma, tipo EI4
Identificación s/HD 308 – 1x: negro |
| Formación | Cableado concéntrico |
| Cubierta exterior | Compuesto de goma, tipo EM2 |
| Color habitual | Negro |
Embalaje
Rollo
Bobina
