RZ AEREO

Descripción

Cables eléctricos aislados con XLPE y cableados en haz.



Aplicaciones

Adecuados para líneas de distribución, acometidas y usos análogos en instalación posada.

Norma aplicable

UNE 21030-2

Características técnicas
Tensión nominal 0,6 / 1 kV
Tensión de prueba 4.000 V, 15 min.
Temp. de servicio -15 a +90 ºC
Temp. máxima en cortocircuito 250 ºC (máx. 5 s)

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
2×4 4,61 9,9 97
2×6 3,08 10,8 132
2×10 1,83 12,4 208
2×16 1,15 14,3 315
3×4 4,61 10,7 145
3×6 3,08 11,7 199
4×4 4,61 12,0 193
4×6 3,08 13,1 265
4×10 1,83 15,0 417
4×16 1,15 17,3 632
5×4 4,61 13,4 242
5×6 3,08 14,6 331
5×10 1,83 16,7 520
5×16 1,15 19,3 790
5×35 0,524 28 1740
Características constructivas

Conductor Cobre rígido, clase 2 s/EN 60228
Cubierta aislante Polietileno reticulado, tipo XLPE s/UNE 21030-2

Identificación: Negros numerados
Identificación opcional: negro con franja de color (bajo pedido)
Formación Conductores cableados en haz
Embalaje

Embalaje con Bobina

Bobina
Certificaciones





Características técnicas

Tensión nominal 0,6 / 1 kV
Tensión de prueba 4.000 V, 15 min.
Temp. de servicio -15 a +90 ºC
Temp. máxima en cortocircuito 250 ºC (máx. 5 s)

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
2×4 4,61 9,9 97
2×6 3,08 10,8 132
2×10 1,83 12,4 208
2×16 1,15 14,3 315
3×4 4,61 10,7 145
3×6 3,08 11,7 199
4×4 4,61 12,0 193
4×6 3,08 13,1 265
4×10 1,83 15,0 417
4×16 1,15 17,3 632
5×4 4,61 13,4 242
5×6 3,08 14,6 331
5×10 1,83 16,7 520
5×16 1,15 19,3 790
5×35 0,524 28 1740

Características constructivas

Conductor Cobre rígido, clase 2 s/EN 60228
Cubierta aislante Polietileno reticulado, tipo XLPE s/UNE 21030-2

Identificación: Negros numerados
Identificación opcional: negro con franja de color (bajo pedido)
Formación Conductores cableados en haz

Embalaje

Embalaje con Bobina

Bobina

Certificaciones





¿Tienes alguna duda o necesitas la ficha técnica?
Ponte en contacto con nosotros y te ayudamos.
Más información

Cables relacionados

ZHENIT STRONG RZ1MZ1-K 1kV

Cables eléctricos de energía con aislamiento de polietileno reticulado, armadura de alambres y cubierta de poliolefina libre de halógenos.


ZHENIT STRONG RZ1FZ1-K 1kV

Cables eléctricos de energía con aislamiento de polietileno reticulado, armadura de fleje y cubierta de poliolefina libre de halógenos.


ZHENIT CO RZ1-K 1kV

Cables eléctricos de energía con aislamiento de polietileno reticulado y cubierta de poliolefina libre de halógenos.

Diseñado y fabricado específicamente para el mercado de Colombia.


RECAFLEX CO RV-K 1kV

Cables eléctricos de energía con aislamiento de polietileno reticulado y cubierta de PVC (Encauchetados).

Diseñado y fabricado específicamente para el mercado de Colombia.


RECAFIX STRONG RVFV 1kV

Cables eléctricos de energía con aislamiento de polietileno reticulado, armadura de fleje y cubierta de PVC.


ZHENIT RZ1-K 1kV IEC

Cable formado por conductores de cobre flexible, con aislamiento de Polietileno Reticulado y cubierta exterior de Poliolefina LSZH.


ZHENIT CL RZ1-K 1kV

Cable eléctrico formado por conductores de cobre flexible, con aislamiento de Polietileno Reticulado y cubierta exterior de Poliolefina LSZH.

Diseñado y fabricado específicamente para el mercado de Chile.


ZHENIT RZ1-K 1kV CPR DI

Cables de energía formados por conductores de cobre flexible, con aislamiento de Polietileno Reticulado y cubierta exterior de Poliolefina LSZH.


ZHENIT RZ1-K 1kV CPR

Cable formado por conductores de cobre flexible, con aislamiento de polietileno reticulado y cubierta exterior de poliolefina LSZH.

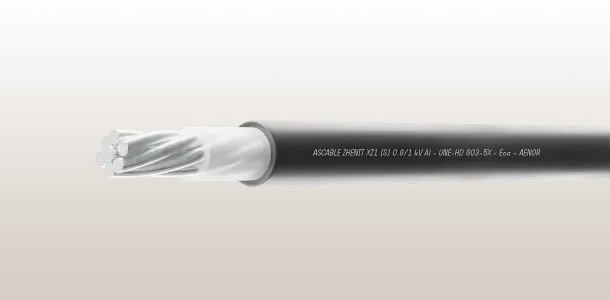

ZHENIT XZ1 (S) 1kV AL
