RECAFLEX CO RV-K 1kV

Sector:
Familia:

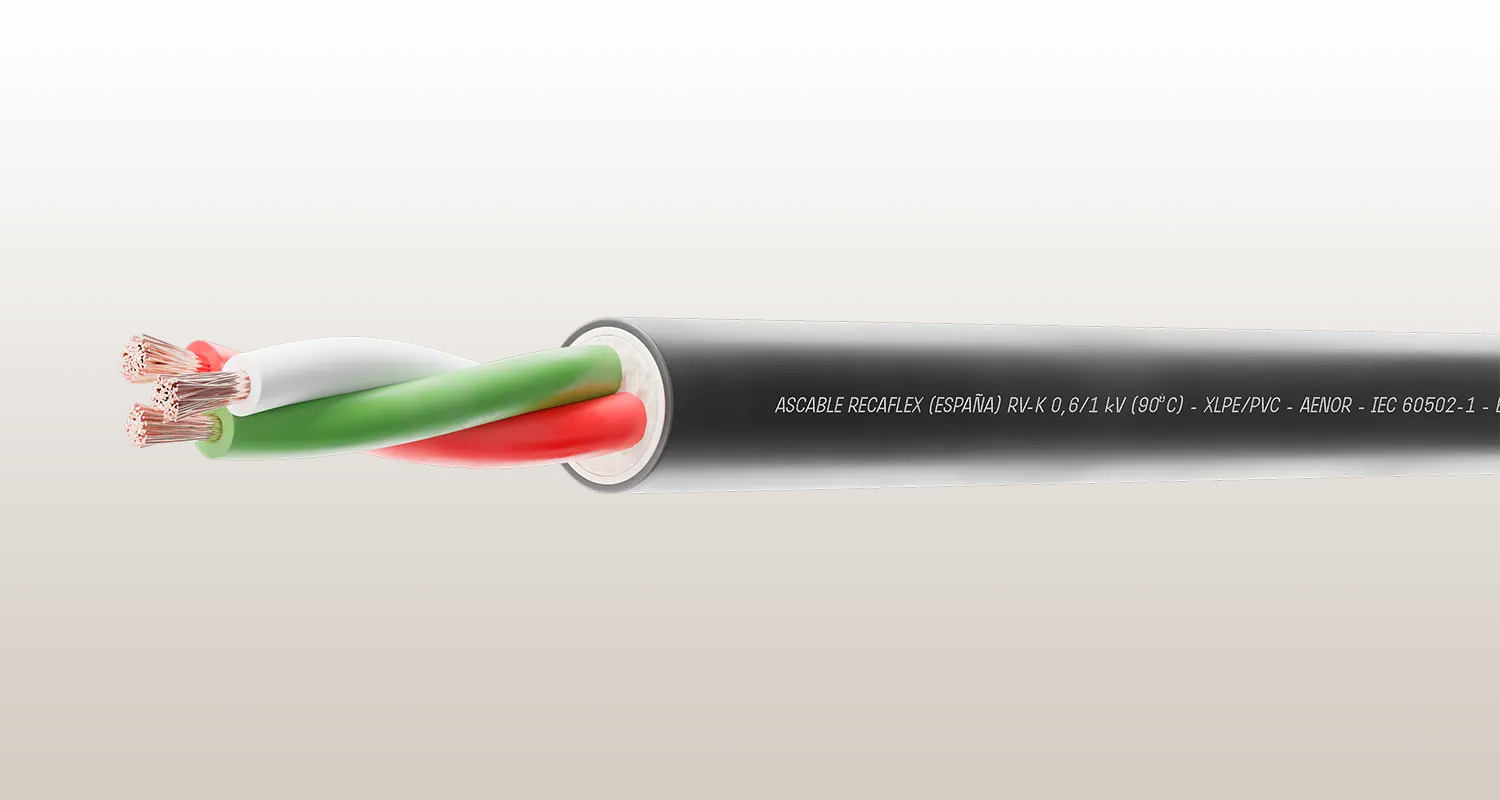

RECAFLEX CO RV-K 1kV

Descripción

Cables eléctricos de energía con aislamiento de polietileno reticulado y cubierta de PVC (Encauchetados).

Diseñado y fabricado específicamente para el mercado de Colombia.



Aplicaciones

Adecuados para el transporte y distribución de energía eléctrica en instalaciones fijas, protegidas o no. Instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados, así como para ser usados en circuitos de alimentación y distribución de subestaciones, instalaciones comerciales e industriales, al aire libre o subterráneo, en lugares secos, húmedos o sumergidos en agua (AD7) y en aplicaciones similares de cualquier especie.

Adecuados para su instalación según RETIE 2024

Norma aplicable

IEC 60502-1

Características técnicas
Tensión nominal 0,6 / 1kV
Tensión de ensayo 3.500 V
Temperatura de servicio -15 a 90 ºC
Temperatura mínima de servicio -40 ºC (instalaciones fijas y protegidas)
Temperatura de sobrecarga 130º C s/ICEA S-95-658
Tem. máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple s/UNE 211605
No propagación de la llama Cumple s/IEC 60332-1-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
1×1,5 13,3 5,8 46
1×2,5 7,98 6,2 58
1×4 4,95 6,7 74
1×6 3,30 7,3 95
1×10 1,91 8,2 137
1×16 1,21 9,3 192
1×25 0,780 10,9 282
1×35 0,554 12,1 376
1×50 0,386 13,7 510
1×70 0,272 15,9 723
1×95 0,206 17,6 918
1×120 0,161 19,4 1.158
1×150 0,129 21,6 1.434
1×185 0,106 23,6 1.724
1×240 0,0801 27,3 2.270
1×300 0,0641 30,2 2.880
2×1,5 13,3 8,50 100
2×2,5 7,98 9,30 130
2×4 4,95 10,30 170
2×6 3,30 11,40 220
2×10 1,91 13,30 330
2×16 1,21 15,40 475
2×25 0,780 18,90 725
2×35 0,554 21,50 980
2×50 0,386 26,00 1.455
2×70 0,272 30,60 2.070
3G1,5 13,3 9,00 120
3G2,5 7,98 9,80 155
3G4 4,95 10,90 205
3G6 3,30 12,10 275
3G10 1,91 14,20 420
3×16 1,21 16,70 615
3×25 0,780 20,20 930
3×35 0,554 23,00 1.270
3×50 0,386 27,70 1.860
3×70 0,272 32,70 2.660
3×95 0,206 36,00 3.355
3×25+1G16 0,780 / 1,21 23,50 1.135
3×35+1G16 0,554 / 1,21 26,60 1.475
3×50+1G25 0,386 / 0,780 30,80 2.050
3×70+1G35 0,272 / 0,554 36,30 2.910
4G1,5 13,3 9,80 140
4G2,5 7,98 10,70 185
4G4 4,95 11,90 250
4G6 3,30 13,30 340
4G10 1,91 15,60 520
4×16 1,21 18,40 775
4×25 0,780 22,50 1.185
4×35 0,554 25,60 1.615
4×50 0,386 30,80 2.350
4×70 0,272 36,30 3.360
5G1,5 13,3 10,60 160
5G2,5 7,98 11,70 220
5G4 4,95 13,00 300
5G6 3,30 14,50 405
5G10 1,91 17,40 640
5G16 1,21 20,20 930
5G25 0,780 24,70 1.425
5G35 0,554 28,20 1.960
5G50 0,386 34,00 2.845
Características contructivas

Conductor Cobre pulido flexible clase 5 s/EN 60228
Aislamiento Polietileno reticulado tipo XLPE s/IEC 60502-1

Identificación
– 1x: natural
– 2 a 5c (OB / JB): rojo, azul, negro, blanco y verde
– 6c o más: negros numerados con o sin amarillo/verde
(otros colores son posibles bajo pedido)

OB: Sin conductor de protección (Verde o Amarillo/verde)
JB: Con conductor de protección (Verde o Amarillo/verde)
Formación cableado concéntrico (conductores trenzados)
Relleno Relleno termoplástico (opcional)
Cubierta exterior Compuesto de PVC tipo ST2 s/IEC 60502-1
Color habitual Negro
Embalaje

Embalaje con Rollo

Rollo

Embalaje con Bobina

Bobina
Certificaciones

Producto certificado CIDET

Certificación CIDET



Características técnicas

Tensión nominal 0,6 / 1kV
Tensión de ensayo 3.500 V
Temperatura de servicio -15 a 90 ºC
Temperatura mínima de servicio -40 ºC (instalaciones fijas y protegidas)
Temperatura de sobrecarga 130º C s/ICEA S-95-658
Tem. máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple s/UNE 211605
No propagación de la llama Cumple s/IEC 60332-1-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
1×1,5 13,3 5,8 46
1×2,5 7,98 6,2 58
1×4 4,95 6,7 74
1×6 3,30 7,3 95
1×10 1,91 8,2 137
1×16 1,21 9,3 192
1×25 0,780 10,9 282
1×35 0,554 12,1 376
1×50 0,386 13,7 510
1×70 0,272 15,9 723
1×95 0,206 17,6 918
1×120 0,161 19,4 1.158
1×150 0,129 21,6 1.434
1×185 0,106 23,6 1.724
1×240 0,0801 27,3 2.270
1×300 0,0641 30,2 2.880
2×1,5 13,3 8,50 100
2×2,5 7,98 9,30 130
2×4 4,95 10,30 170
2×6 3,30 11,40 220
2×10 1,91 13,30 330
2×16 1,21 15,40 475
2×25 0,780 18,90 725
2×35 0,554 21,50 980
2×50 0,386 26,00 1.455
2×70 0,272 30,60 2.070
3G1,5 13,3 9,00 120
3G2,5 7,98 9,80 155
3G4 4,95 10,90 205
3G6 3,30 12,10 275
3G10 1,91 14,20 420
3×16 1,21 16,70 615
3×25 0,780 20,20 930
3×35 0,554 23,00 1.270
3×50 0,386 27,70 1.860
3×70 0,272 32,70 2.660
3×95 0,206 36,00 3.355
3×25+1G16 0,780 / 1,21 23,50 1.135
3×35+1G16 0,554 / 1,21 26,60 1.475
3×50+1G25 0,386 / 0,780 30,80 2.050
3×70+1G35 0,272 / 0,554 36,30 2.910
4G1,5 13,3 9,80 140
4G2,5 7,98 10,70 185
4G4 4,95 11,90 250
4G6 3,30 13,30 340
4G10 1,91 15,60 520
4×16 1,21 18,40 775
4×25 0,780 22,50 1.185
4×35 0,554 25,60 1.615
4×50 0,386 30,80 2.350
4×70 0,272 36,30 3.360
5G1,5 13,3 10,60 160
5G2,5 7,98 11,70 220
5G4 4,95 13,00 300
5G6 3,30 14,50 405
5G10 1,91 17,40 640
5G16 1,21 20,20 930
5G25 0,780 24,70 1.425
5G35 0,554 28,20 1.960
5G50 0,386 34,00 2.845

Características contructivas

Conductor Cobre pulido flexible clase 5 s/EN 60228
Aislamiento Polietileno reticulado tipo XLPE s/IEC 60502-1

Identificación
– 1x: natural
– 2 a 5c (OB / JB): rojo, azul, negro, blanco y verde
– 6c o más: negros numerados con o sin amarillo/verde
(otros colores son posibles bajo pedido)

OB: Sin conductor de protección (Verde o Amarillo/verde)
JB: Con conductor de protección (Verde o Amarillo/verde)
Formación cableado concéntrico (conductores trenzados)
Relleno Relleno termoplástico (opcional)
Cubierta exterior Compuesto de PVC tipo ST2 s/IEC 60502-1
Color habitual Negro

Embalaje

Embalaje con Rollo

Rollo

Embalaje con Bobina

Bobina

Certificaciones

Producto certificado CIDET

Certificación CIDET



¿Tienes alguna duda o necesitas la ficha técnica?
Ponte en contacto con nosotros y te ayudamos.
Más información

Cables relacionados

ZHENIT STRONG RZ1MZ1-K 1kV

Cables eléctricos de energía con aislamiento de polietileno reticulado, armadura de alambres y cubierta de poliolefina libre de halógenos.


RZ AEREO

Cables eléctricos aislados con XLPE y cableados en haz.


ZHENIT CO RZ1-K 1kV

Cables eléctricos de energía con aislamiento de polietileno reticulado y cubierta de poliolefina libre de halógenos.

Diseñado y fabricado específicamente para el mercado de Colombia.


ZHENIT RZ1-K 1kV IEC

Cable formado por conductores de cobre flexible, con aislamiento de Polietileno Reticulado y cubierta exterior de Poliolefina LSZH.


ZHENIT CL RZ1-K 1kV

Cable eléctrico formado por conductores de cobre flexible, con aislamiento de Polietileno Reticulado y cubierta exterior de Poliolefina LSZH.

Diseñado y fabricado específicamente para el mercado de Chile.


ZHENIT RZ1-K 1kV CPR DI

Cables de energía formados por conductores de cobre flexible, con aislamiento de Polietileno Reticulado y cubierta exterior de Poliolefina LSZH.


ZHENIT RZ1-K 1kV CPR

Cable formado por conductores de cobre flexible, con aislamiento de polietileno reticulado y cubierta exterior de poliolefina LSZH.


ZHENIT XZ1 (S) 1kV AL

Cable de energía con conductor rígido de aluminio aislado en polietileno reticulado y cubierta exterior de Poliolefina LSZH.

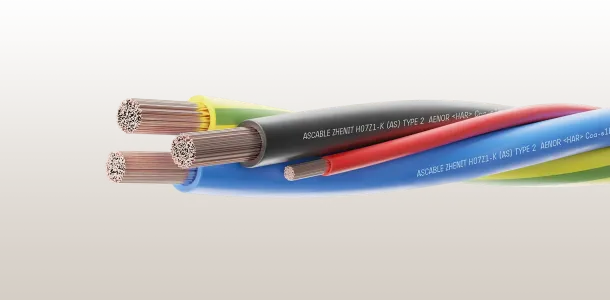

ZHENIT 750V TZA DI H07Z1-K CPR
