ZHENIT RZ1-K 1kV CPR DI

Sector:
Familia:

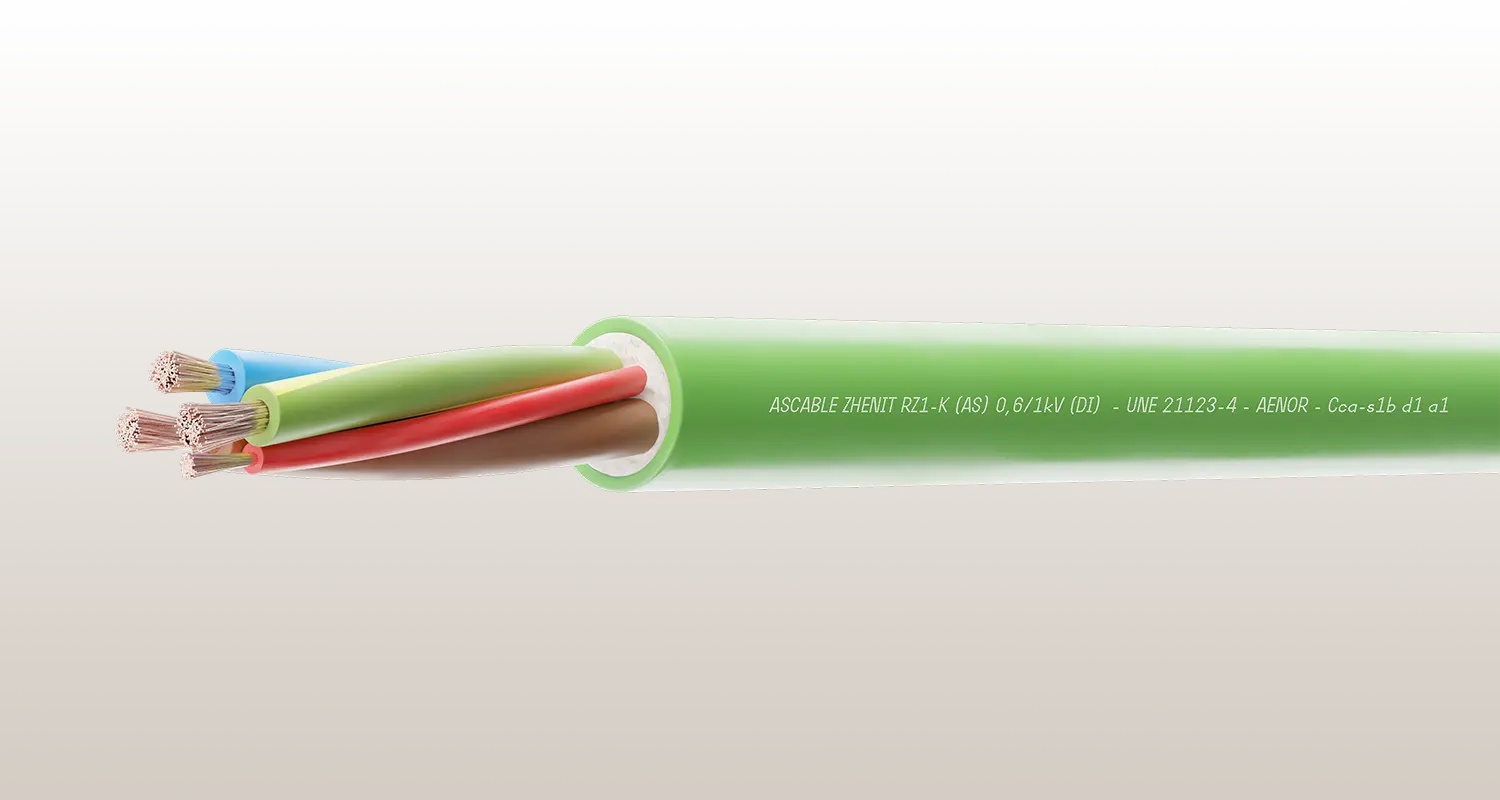

ZHENIT RZ1-K 1kV CPR DI

Descripción

Cables de energía formados por conductores de cobre flexible, con aislamiento de Polietileno Reticulado y cubierta exterior de Poliolefina LSZH.



Aplicaciones

Adecuados para las instalaciones de la derivación individual, donde está incluido el conductor de mando (1,5 mm² Rojo) en la misma estructura del cable y se precisen cables para tensiones de 0,6/1kV.

Instalaciones según el R.E.B.T. 2002 para ITC BT 15. Adecuados para instalaciones sobre soportes al aire, en tubos o enterrados.

Norma aplicable

UNE 21123-4

Características técnicas

Tensión nominal 0,6 / 1 kV
Tensión de ensayo 3.500 V
Temperatura de servicio -15 a 90 ºC
Temperatura máx. en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Radio mínimo de curvatura 5 Ø
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple
No propagación de la llama Cumple s/IEC 60332-1-2, EN 60332-1-2
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2, EN 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1, EN 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2, EN 60754-2
Clasificación CPR (clase) Cca-s1b, d1, a1 s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
3×6+1×1,5 3,30 / 13,3 13,7 355
3×10+1×1,5 1,91 / 13,3 16,3 510
3×16+1×1,5 1,21 / 13,3 18,7 730
3×25+1×1,5 0,780 / 13,3 22,9 1.105
3×35+1×1,5 0,554 / 13,3 25,8 1.480
5G6+1×1,5 3,30 / 13,3 16,6 510
5G10+1×1,5 1,91 / 13,3 19,6 755
5G16+1×1,5 1,21 / 13,3 22,8 1.095
5G25+1×1,5 0,780 / 13,3 27,7 1.640
Características constructivas

Conductor Cobre pulido Clase 5 s/EN 60228
Aislamiento Polietileno reticulado DIX-3 (XLPE)

Identificación s/HD 308
– 3c: azul, marrón y amarillo/verde + rojo
– 5c: azul, marrón, gris, negro y amarillo/verde + rojo
Formación Cableado concéntrico
Relleno Poliolefina termoplástica LSZH
Cubierta exterior Poliolefina termoplástica LSZH tipo DMZ-E
Color habitual Verde
Embalaje
Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina
Certificaciones

Producto clasificado

Certificación DoP

Producto certificado AENOR

Certificación AENOR


Características técnicas

Tensión nominal 0,6 / 1 kV
Tensión de ensayo 3.500 V
Temperatura de servicio -15 a 90 ºC
Temperatura máx. en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Radio mínimo de curvatura 5 Ø
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple
No propagación de la llama Cumple s/IEC 60332-1-2, EN 60332-1-2
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2, EN 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1, EN 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2, EN 60754-2
Clasificación CPR (clase) Cca-s1b, d1, a1 s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
3×6+1×1,5 3,30 / 13,3 13,7 355
3×10+1×1,5 1,91 / 13,3 16,3 510
3×16+1×1,5 1,21 / 13,3 18,7 730
3×25+1×1,5 0,780 / 13,3 22,9 1.105
3×35+1×1,5 0,554 / 13,3 25,8 1.480
5G6+1×1,5 3,30 / 13,3 16,6 510
5G10+1×1,5 1,91 / 13,3 19,6 755
5G16+1×1,5 1,21 / 13,3 22,8 1.095
5G25+1×1,5 0,780 / 13,3 27,7 1.640

Características constructivas

Conductor Cobre pulido Clase 5 s/EN 60228
Aislamiento Polietileno reticulado DIX-3 (XLPE)

Identificación s/HD 308
– 3c: azul, marrón y amarillo/verde + rojo
– 5c: azul, marrón, gris, negro y amarillo/verde + rojo
Formación Cableado concéntrico
Relleno Poliolefina termoplástica LSZH
Cubierta exterior Poliolefina termoplástica LSZH tipo DMZ-E
Color habitual Verde

Embalaje

Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina

Certificaciones

Producto clasificado

Certificación DoP

Producto certificado AENOR

Certificación AENOR
