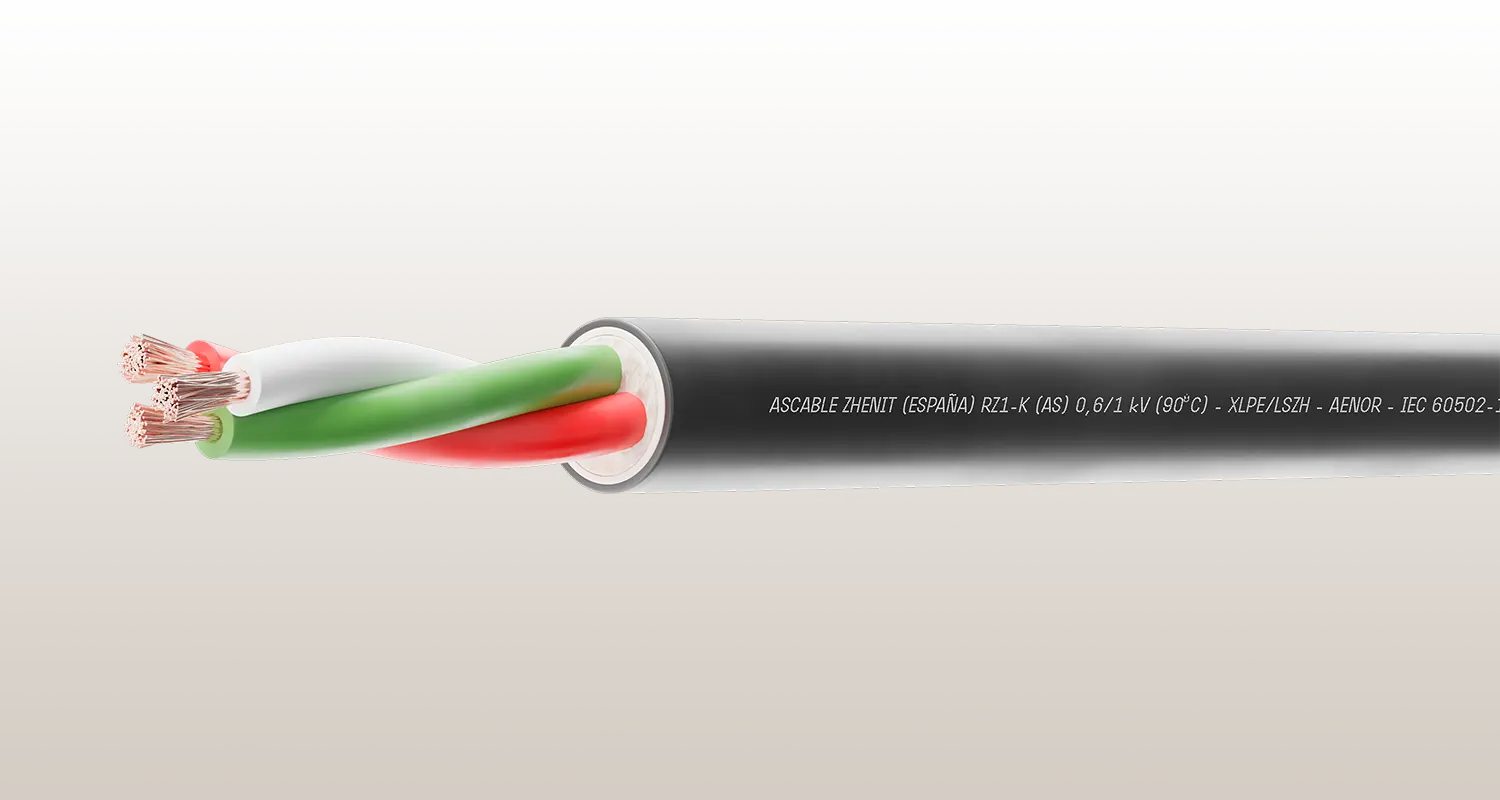

ZHENIT CO RZ1-K 1kV

Sector:
Familia:
ZHENIT CO RZ1-K 1kV

Descripción

Cables eléctricos de energía con aislamiento de polietileno reticulado y cubierta de poliolefina libre de halógenos.

Diseñado y fabricado específicamente para el mercado de Colombia.



Aplicaciones

Adecuados para transporte y distribución de energía eléctrica en instalaciones fijas interiores o exteriores y uso industrial.
Adecuados para instalaciones sobre soportes al aire, en tubos o enterrados.
Adecuados para su instalación según RETIE 2024, parágrafo 2, apartado 2.3.10.2.

Norma aplicable

IEC 60502-1

Características técnicas

Tensión nominal 0,6 / 1 kV
Tensión de prueba 3.500 V
Temperatura de servicio -15 a 90 ºC
Temperatura mín. de servicio -40 ºC (instalaciones fijas y protegidas)
Tem. máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple s/UNE 211605
No propagación de la llama Cumple s/IEC 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
1×1,5 13,3 7,2 72
1×2,5 7,98 7,6 86
1×4 4,95 8,1 105
1×6 3,30 8,7 128
1×10 1,91 9,6 176
1×16 1,21 10,7 238
1×25 0,780 12,5 345
1×35 0,554 13,7 449
1×50 0,386 15,3 592
1×70 0,272 17,7 832
1×95 0,206 19,4 1.040
1×120 0,161 21,2 1.289
1×150 0,129 23,6 1.602
1×185 0,106 25,6 1.916
1×240 0,0801 29,5 2.519
1×300 0,0641 32,4 3.203
2×1,5 13,3 9,9 142
2×2,5 7,98 10,7 176
2×4 4,95 11,9 230
2×6 3,30 13 291
2×10 1,91 14,9 414
2×16 1,21 17,2 586
2×25 0,780 20,7 869
2×35 0,554 23,5 1.163
2×50 0,386 27 1.568
2×70 0,272 31,8 2.227
3G1,5 13,3 9,00 159
3G2,5 7,98 9,80 199
3G4 4,95 10,90 266
3G6 3,30 12,10 343
3G10 1,91 14,20 502
3×16 1,21 16,70 730
3×25 0,780 20,20 1.073
3×35 0,554 23,00 1.449
3×50 0,386 27,70 1.974
3×70 0,272 32,70 2.821
4G1,5 13,3 9,80 184
4G2,5 7,98 10,70 241
4G4 4,95 11,90 315
4G6 3,30 13,30 412
4G10 1,91 15,60 620
4×16 1,21 18,40 894
4×25 0,780 22,50 1.347
4×35 0,554 25,60 1.805
4×50 0,386 30,80 2.469
4×70 0,272 36,30 3.525
5G1,5 13,3 10,60 215
5G2,5 7,98 11,70 279
5G4 4,95 13,00 366
5G6 3,30 14,50 481
5G10 1,91 17,40 746
5G16 1,21 20,20 1.061
5G25 0,780 24,70 1.600
5G35 0,554 28,20 2.176
5G50 0,386 34,00 2.971
Características contructivas
Conductor Cobre pulido flexible clase 5 s/EN 60228
Aislamiento Polietileno reticulado tipo XLPE s/IEC 60502-1

Identificación
– 1x: natural
– 2 a 5c (OB / JB): rojo, azul, negro, blanco y verde
– 6c o más: negros numerados con o sin amarillo/verde
(otros colores son posibles bajo pedido)

OB: Sin conductor de protección (Verde o Amarillo/verde)
JB: Con conductor de protección (Verde o Amarillo/verde)
Formación cableado concéntrico (conductores trenzados)
Relleno Relleno termoplástico (opcional)
Cubierta exterior Poliolefina termoplástica tipo ST8 s/IEC 60502-1
Color habitual Negro
Embalaje
Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina
Certificaciones

Producto certificado CIDET

Certificación CIDET



Características técnicas

Tensión nominal 0,6 / 1 kV
Tensión de prueba 3.500 V
Temperatura de servicio -15 a 90 ºC
Temperatura mín. de servicio -40 ºC (instalaciones fijas y protegidas)
Tem. máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple s/UNE 211605
No propagación de la llama Cumple s/IEC 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
1×1,5 13,3 7,2 72
1×2,5 7,98 7,6 86
1×4 4,95 8,1 105
1×6 3,30 8,7 128
1×10 1,91 9,6 176
1×16 1,21 10,7 238
1×25 0,780 12,5 345
1×35 0,554 13,7 449
1×50 0,386 15,3 592
1×70 0,272 17,7 832
1×95 0,206 19,4 1.040
1×120 0,161 21,2 1.289
1×150 0,129 23,6 1.602
1×185 0,106 25,6 1.916
1×240 0,0801 29,5 2.519
1×300 0,0641 32,4 3.203
2×1,5 13,3 9,9 142
2×2,5 7,98 10,7 176
2×4 4,95 11,9 230
2×6 3,30 13 291
2×10 1,91 14,9 414
2×16 1,21 17,2 586
2×25 0,780 20,7 869
2×35 0,554 23,5 1.163
2×50 0,386 27 1.568
2×70 0,272 31,8 2.227
3G1,5 13,3 9,00 159
3G2,5 7,98 9,80 199
3G4 4,95 10,90 266
3G6 3,30 12,10 343
3G10 1,91 14,20 502
3×16 1,21 16,70 730
3×25 0,780 20,20 1.073
3×35 0,554 23,00 1.449
3×50 0,386 27,70 1.974
3×70 0,272 32,70 2.821
4G1,5 13,3 9,80 184
4G2,5 7,98 10,70 241
4G4 4,95 11,90 315
4G6 3,30 13,30 412
4G10 1,91 15,60 620
4×16 1,21 18,40 894
4×25 0,780 22,50 1.347
4×35 0,554 25,60 1.805
4×50 0,386 30,80 2.469
4×70 0,272 36,30 3.525
5G1,5 13,3 10,60 215
5G2,5 7,98 11,70 279
5G4 4,95 13,00 366
5G6 3,30 14,50 481
5G10 1,91 17,40 746
5G16 1,21 20,20 1.061
5G25 0,780 24,70 1.600
5G35 0,554 28,20 2.176
5G50 0,386 34,00 2.971

Características contructivas

Conductor Cobre pulido flexible clase 5 s/EN 60228
Aislamiento Polietileno reticulado tipo XLPE s/IEC 60502-1

Identificación
– 1x: natural
– 2 a 5c (OB / JB): rojo, azul, negro, blanco y verde
– 6c o más: negros numerados con o sin amarillo/verde
(otros colores son posibles bajo pedido)

OB: Sin conductor de protección (Verde o Amarillo/verde)
JB: Con conductor de protección (Verde o Amarillo/verde)
Formación cableado concéntrico (conductores trenzados)
Relleno Relleno termoplástico (opcional)
Cubierta exterior Poliolefina termoplástica tipo ST8 s/IEC 60502-1
Color habitual Negro

Embalaje

Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina

Certificaciones

Producto certificado CIDET

Certificación CIDET
