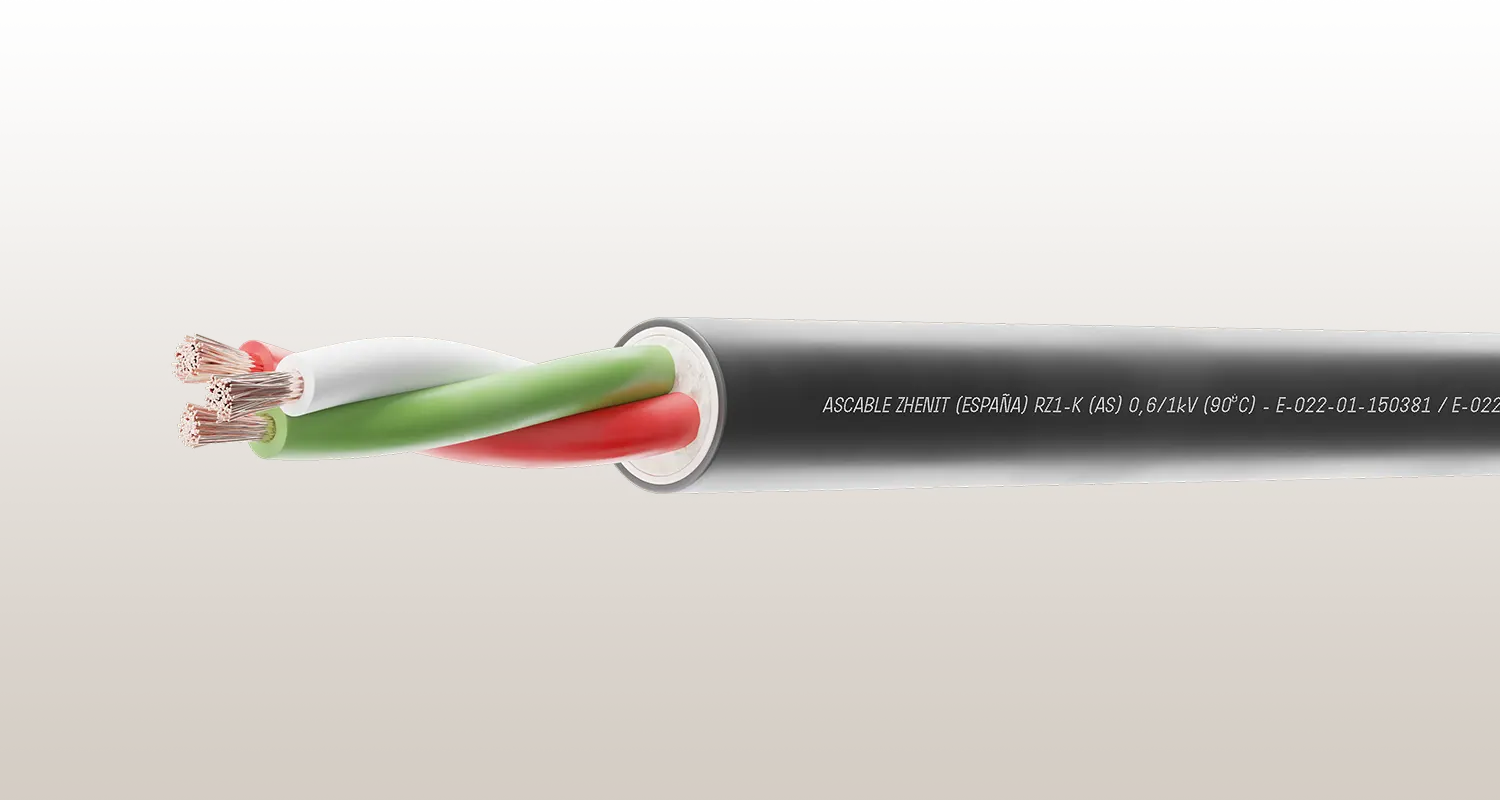

ZHENIT CL RZ1-K 1kV

Sector:
Familia:
ZHENIT CL RZ1-K 1kV

Descripción

Cable eléctrico formado por conductores de cobre flexible, con aislamiento de Polietileno Reticulado y cubierta exterior de Poliolefina LSZH.

Diseñado y fabricado específicamente para el mercado de Chile.



Aplicaciones

Adecuados para transporte y distribución de energía eléctrica en instalaciones fijas interiores o exteriores y uso industrial. Adecuados para instalaciones sobre soportes al aire, en tubos o enterrados.

Norma aplicable

IEC 60502-1

Características técnicas

Tensión nominal 0,6 / 1 kV
Tensión de ensayo 3.500 V
Temperatura de servicio -15 a 90 ºC
Temperatura mínima de servicio -40 ºC (instalaciones fijas y protegidas)
Tem. máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple s/UNE 211605
No propagación de la llama Cumple s/IEC 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
1X1,5 13,3 7,2 72
1X2,5 7,98 7,6 86
1X4 4,95 8,1 105
1X6 3,30 8,7 128
1X10 1,91 9,6 176
1X16 1,21 10,7 238
1X25 0,780 12,5 345
1X35 0,554 13,7 449
1X50 0,386 15,3 592
1X70 0,272 17,7 832
1X95 0,206 19,4 1.040
1X120 0,161 21,2 1.289
1X150 0,129 23,6 1.602
1X185 0,106 25,6 1.916
1X240 0,0801 29,5 2.519
1X300 0,0641 32,4 3.203
2X1,5 13,3 9,9 142
2X2,5 7,98 10,7 176
2X4 4,95 11,9 230
2X6 3,30 13 291
2X10 1,91 14,9 414
2X16 1,21 17,2 586
2X25 0,78 20,7 869
2X35 0,554 23,5 1.163
2X50 0,386 27 1.568
2X70 0,272 31,8 2.227
3G1,5 13,3 10,4 159
3G2,5 7,98 11,2 199
3G4 4,95 12,5 266
3G6 3,30 13,7 343
3X6 3,30 13,7 343
3X10 1,91 15,8 502
3G10 1,91 15,8 502
3G16 1,21 18,5 730
3G25 0,78 22 1.073
3G35 0,554 25 1.449
3G50 0,386 28,9 1.974
3G70 0,272 34,1 2.821
4G1,5 13,3 11,2 184
4G2,5 7,98 12,3 241
4G4 4,95 13,5 315
4G6 3,30 14,9 412
4G10 1,91 17,4 620
3X16+1G10 1,21 / 1,91 20,2 844
4G16 1,21 20,2 894
3X25+1G16 0,78 / 1,21 24,5 1.267
4G25 0,78 24,5 1.347
3X35+1G16 0,554 / 1,21 27,5 1.630
4G35 0,554 27,6 1.805
3X50+1G25 0,386 / 0,78 31,9 2.248
4G50 0,386 32 2.469
3X70+1G35 0,272 / 0,554 37,7 3.198
4G70 0,272 37,7 3.525
3X95+1G50 0,206 / 0,386 41,6 4.066
4G95 0,206 41,6 4.452
3X120+1X70 0,161 / 0,272 46,4 5.810
3X120+1G70 0,161 / 0,272 46,4 5.810
4G120 0,161 46,4 5.594
3X150+1G70 0,129 / 0,272 51 7.260
3X185+1X95 0,106 / 0,206 53,8 8.281
3X185+1G95 0,106 / 0,206 56,9 7.723
4G185 0,106 56,9 8.446
4X185 0,106 56,9 8.446
3X240+1G120 0,0801 / 0,161 63,7 9.647
5G1,5 13,3 12,2 215
5G2,5 7,98 13,3 279
5G4 4,95 14,6 366
5G6 3,30 16,1 481
5G10 1,91 19,2 746
5G16 1,21 22 1.061
5G25 0,780 26,7 1.600
5G35 0,554 30,4 2.176
5G50 0,386 35,2 2.971
5G70 0,272 41,8 4.277
4X120+1G70 0,161 / 0,272 52,4 7.361
5G120 0,161 51,6 6.827
5G150 0,129 57,6 8.517
Características constructivas

Conductor Cobre pulido flexible Clase 5 s/EN 60228
Aislamiento Polietileno reticulado tipo XLPE

Identificación
– 1x: natural
– 2 a 5c (OB / JB): rojo, azul, negro, blanco y verde s/RIC Nº 04

OB Sin conductor de protección (Verde)
JB Con conductor de protección (Verde)
Formación Cableado concéntrico (conductores trenzados)
Relleno Compuesto termoplástico (opcional)
Cubierta exterior Compuesto de poliolefina tipo ST8
Color habitual Negro, Morado o Verde (UV)
Embalaje
Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina
Certificaciones

Producto certificado Cesmec

Certificación Cesmec

Producto certificado Cesmec

Certificación Cesmec


Características técnicas

Tensión nominal 0,6 / 1 kV
Tensión de ensayo 3.500 V
Temperatura de servicio -15 a 90 ºC
Temperatura mínima de servicio -40 ºC (instalaciones fijas y protegidas)
Tem. máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple s/UNE 211605
No propagación de la llama Cumple s/IEC 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
1X1,5 13,3 7,2 72
1X2,5 7,98 7,6 86
1X4 4,95 8,1 105
1X6 3,30 8,7 128
1X10 1,91 9,6 176
1X16 1,21 10,7 238
1X25 0,780 12,5 345
1X35 0,554 13,7 449
1X50 0,386 15,3 592
1X70 0,272 17,7 832
1X95 0,206 19,4 1.040
1X120 0,161 21,2 1.289
1X150 0,129 23,6 1.602
1X185 0,106 25,6 1.916
1X240 0,0801 29,5 2.519
1X300 0,0641 32,4 3.203
2X1,5 13,3 9,9 142
2X2,5 7,98 10,7 176
2X4 4,95 11,9 230
2X6 3,30 13 291
2X10 1,91 14,9 414
2X16 1,21 17,2 586
2X25 0,78 20,7 869
2X35 0,554 23,5 1.163
2X50 0,386 27 1.568
2X70 0,272 31,8 2.227
3G1,5 13,3 10,4 159
3G2,5 7,98 11,2 199
3G4 4,95 12,5 266
3G6 3,30 13,7 343
3X6 3,30 13,7 343
3X10 1,91 15,8 502
3G10 1,91 15,8 502
3G16 1,21 18,5 730
3G25 0,78 22 1.073
3G35 0,554 25 1.449
3G50 0,386 28,9 1.974
3G70 0,272 34,1 2.821
4G1,5 13,3 11,2 184
4G2,5 7,98 12,3 241
4G4 4,95 13,5 315
4G6 3,30 14,9 412
4G10 1,91 17,4 620
3X16+1G10 1,21 / 1,91 20,2 844
4G16 1,21 20,2 894
3X25+1G16 0,78 / 1,21 24,5 1.267
4G25 0,78 24,5 1.347
3X35+1G16 0,554 / 1,21 27,5 1.630
4G35 0,554 27,6 1.805
3X50+1G25 0,386 / 0,78 31,9 2.248
4G50 0,386 32 2.469
3X70+1G35 0,272 / 0,554 37,7 3.198
4G70 0,272 37,7 3.525
3X95+1G50 0,206 / 0,386 41,6 4.066
4G95 0,206 41,6 4.452
3X120+1X70 0,161 / 0,272 46,4 5.810
3X120+1G70 0,161 / 0,272 46,4 5.810
4G120 0,161 46,4 5.594
3X150+1G70 0,129 / 0,272 51 7.260
3X185+1X95 0,106 / 0,206 53,8 8.281
3X185+1G95 0,106 / 0,206 56,9 7.723
4G185 0,106 56,9 8.446
4X185 0,106 56,9 8.446
3X240+1G120 0,0801 / 0,161 63,7 9.647
5G1,5 13,3 12,2 215
5G2,5 7,98 13,3 279
5G4 4,95 14,6 366
5G6 3,30 16,1 481
5G10 1,91 19,2 746
5G16 1,21 22 1.061
5G25 0,780 26,7 1.600
5G35 0,554 30,4 2.176
5G50 0,386 35,2 2.971
5G70 0,272 41,8 4.277
4X120+1G70 0,161 / 0,272 52,4 7.361
5G120 0,161 51,6 6.827
5G150 0,129 57,6 8.517

Características constructivas

Conductor Cobre pulido flexible Clase 5 s/EN 60228
Aislamiento Polietileno reticulado tipo XLPE

Identificación
– 1x: natural
– 2 a 5c (OB / JB): rojo, azul, negro, blanco y verde s/RIC Nº 04

OB Sin conductor de protección (Verde)
JB Con conductor de protección (Verde)
Formación Cableado concéntrico (conductores trenzados)
Relleno Compuesto termoplástico (opcional)
Cubierta exterior Compuesto de poliolefina tipo ST8
Color habitual Negro, Morado o Verde (UV)

Embalaje

Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina

Certificaciones

Producto certificado Cesmec

Certificación Cesmec

Producto certificado Cesmec

Certificación Cesmec
