ZHENIT 750V TZA DI H07Z1-K CPR

Sector:
Familia:

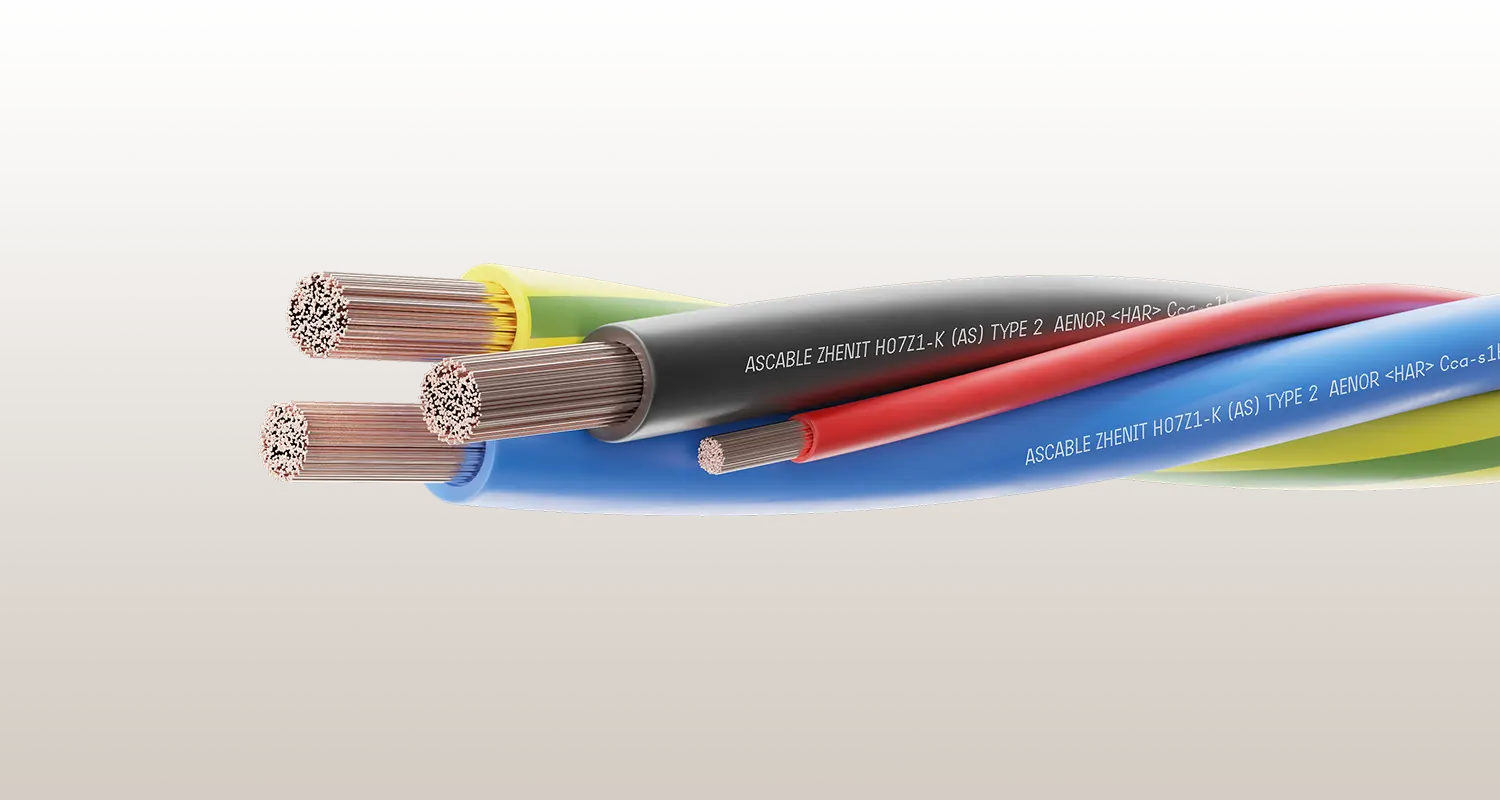

ZHENIT 750V TZA DI H07Z1-K CPR

Descripción

Cables tipo H07Z1-K, cableados en HAZ.

Aplicaciones

Adecuados para instalaciones de derivación individual, donde está incluido el conductor de mando en la misma estructura del cable (1,5 mm² rojo).

Instalaciones según el R.E.B.T. 2002 para ITC BT 15.

Norma aplicable

UNE 211002 / EN 50525-3-31

Características técnicas
Tensión nominal 450 / 750 V
Tensión de ensayo 2.500 V
Temperatura de servicio -15 a 70 ºC
Temperatura máx. en cortocircuito 160 ºC (máx. 5 s) s/IEC 60724
Radio mínimo de curvatura 5 Ø
No propagación de la llama Cumple s/IEC 60332-1-2
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2
Clasificación H07Z1-K CPR (clase) Cca-s1b,d1,a1 s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
3×6+1×1,5 3,30 / 13,30 10,4 209
3×10+1×1,5 1,91 / 13,30 13,5 343
3×16+1×1,5 1,21 / 13,30 15,7 500
3×25+1×1,5 0,78 / 13,30 20,0 762
3×35+1×1,5 0,554 / 13,30 22,0 1043
5×6+1×1,5 3,30 / 13,30 13,0 336
5×10+1×1,5 1,91 / 13,30 17,0 564
5×16+1×1,5 1,21 / 13,30 19,5 827
5×25+1×1,5 0,78 / 13,30 24,3 1240
5×35+1×1,5 0,554 / 13,30 27,5 1695
Características constructivas

Conductor Cobre pulido clase 5 s/EN 60228
Aislamiento Poliolefina tipo TI 7

Identificación
– 3G: azul, negro, amarillo/verde + rojo (opcional)
– 5G: azul, marrón, negro, gris, amarillo/verde + rojo (opcional)
Formación Cableado en haz
Embalaje

Embalaje con Bobina

Bobina
Certificaciones

Producto clasificado

Certificación DoP

Producto certificado AENOR

Certificación AENOR


Características técnicas

Tensión nominal 450 / 750 V
Tensión de ensayo 2.500 V
Temperatura de servicio -15 a 70 ºC
Temperatura máx. en cortocircuito 160 ºC (máx. 5 s) s/IEC 60724
Radio mínimo de curvatura 5 Ø
No propagación de la llama Cumple s/IEC 60332-1-2
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2
Clasificación H07Z1-K CPR (clase) Cca-s1b,d1,a1 s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
3×6+1×1,5 3,30 / 13,30 10,4 209
3×10+1×1,5 1,91 / 13,30 13,5 343
3×16+1×1,5 1,21 / 13,30 15,7 500
3×25+1×1,5 0,78 / 13,30 20,0 762
3×35+1×1,5 0,554 / 13,30 22,0 1043
5×6+1×1,5 3,30 / 13,30 13,0 336
5×10+1×1,5 1,91 / 13,30 17,0 564
5×16+1×1,5 1,21 / 13,30 19,5 827
5×25+1×1,5 0,78 / 13,30 24,3 1240
5×35+1×1,5 0,554 / 13,30 27,5 1695

Características constructivas

Conductor Cobre pulido clase 5 s/EN 60228
Aislamiento Poliolefina tipo TI 7

Identificación
– 3G: azul, negro, amarillo/verde + rojo (opcional)
– 5G: azul, marrón, negro, gris, amarillo/verde + rojo (opcional)
Formación Cableado en haz

Embalaje

Embalaje con Bobina

Bobina

Certificaciones

Producto clasificado

Certificación DoP

Producto certificado AENOR

Certificación AENOR
