PC DERIVACION INDIVIDUAL

Sector:

Construcción

Familia:

Especiales

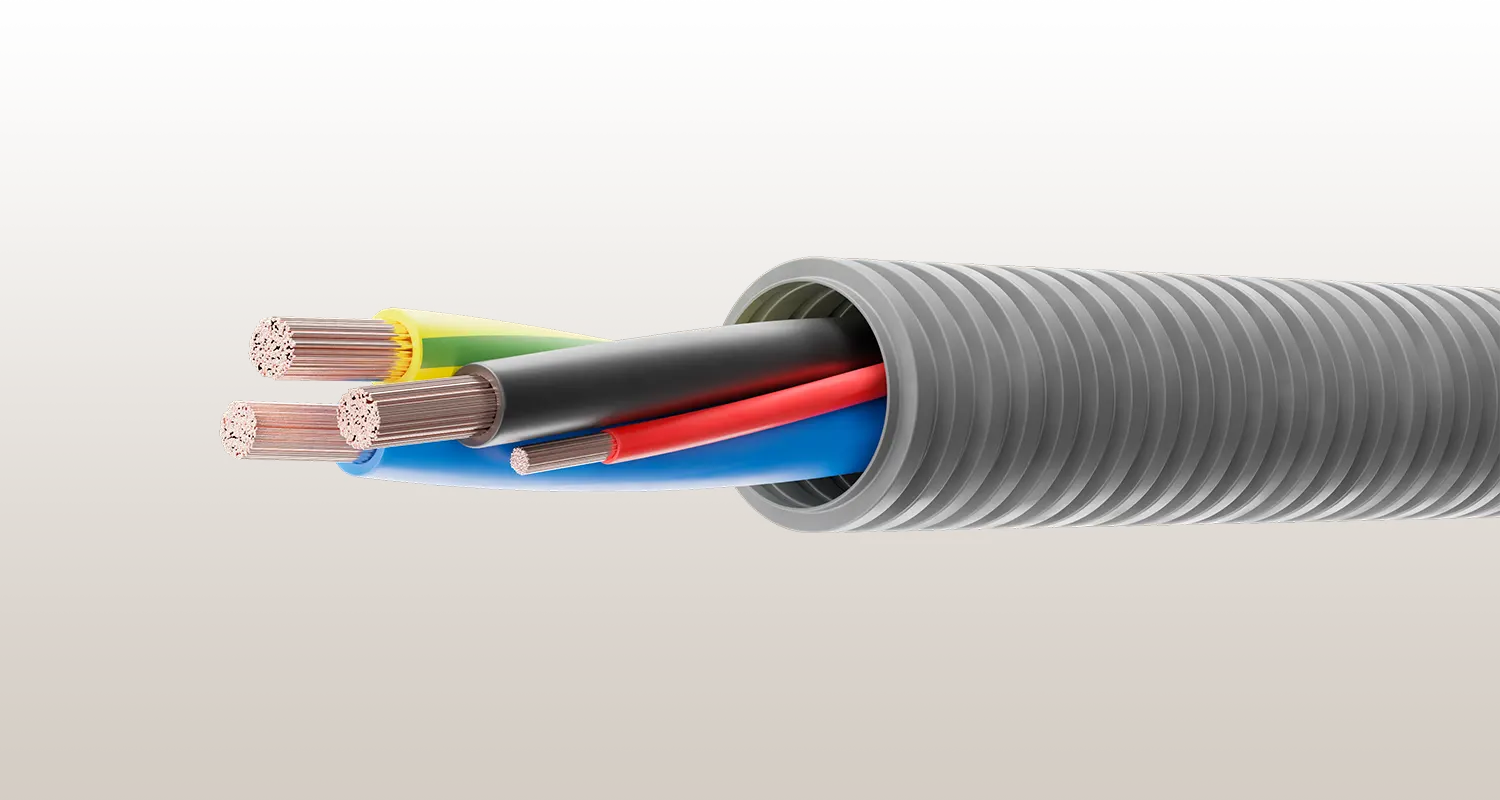

PC DERIVACION INDIVIDUAL

Descripción

Precableado con cables ZHENIT 750V H07Z1-K CPR cableados en haz para derivación individual

Aplicaciones

Precableado para instalaciones empotradas en obra nueva o rehabilitación, en hueco de fábrica o embebidas en hormigón.

El tubo corrugado incorpora el cableado en su interior, reduciendo tiempos de montaje y simplificando el proceso de instalación.

Nota: La clasificación CPR de este precableado es únicamente para el cable eléctrico.

Características técnicas

Tubo 32

Cables x Sección (mm²)	Combinación de colores	Rollo (mts.)
3×10 + 1×1,5	Negro, Azul, Amarillo/Verde + Rojo	A medida
5×10	Negro, Azul, Amarillo/Verde, Marrón, Gris	A medida
5×10 + 1×1,5	Negro, Azul, Amarillo/Verde, Marrón, Gris + Rojo	A medida
3×16 + 1×1,5	Negro, Azul, Amarillo/Verde + Rojo	A medida

Tubo 40

Cables x Sección (mm²)	Combinación de colores	Rollo (mts.)
3×16 + 1×1,5	Negro, Azul, Amarillo/Verde + Rojo	A medida
5×16	Negro, Azul, Amarillo/Verde, Marrón, Gris	A medida
5×16 + 1×1,5	Negro, Azul, Amarillo/Verde, Marrón, Gris + Rojo	A medida
2×25 + 1×16 + 1×1,5	Negro, Azul, Amarillo/Verde + Rojo	A medida
3×25 + 1×1,5	Negro, Azul, Amarillo/Verde + Rojo	A medida
2×35 + 1×25 + 1×1,5	Negro, Azul + Amarillo/Verde + Rojo	A medida

Tubo 50

Cables x Sección (mm²)	Combinación de colores	Rollo (mts.)
3×25 + 1×1,5	Negro, Azul, Amarillo/Verde + Rojo	A medida
3×35 + 1×1,5	Negro, Azul, Amarillo/Verde + Rojo	A medida
3×50 + 1×1,5	Negro, Azul, Amarillo/Verde + Rojo	A medida

Tubo 63

Cables x Sección (mm²)	Combinación de colores	Rollo (mts.)
3×35 + 1×1,5	Negro, Azul, Amarillo/Verde + Rojo	A medida

Características constructivas

Tipo de tubo

PVC 3321	s/ EN 61386
PP 3422 – Libre de halógenos	s/ EN 61386
Color habitual del tubo	Gris

Embalaje

Embalaje con Rollo

Rollo

Certificaciones

Producto clasificado

Certificación DoP

Producto certificado AENOR

Características técnicas

Tubo 32

Cables x Sección (mm²) Combinación de colores Rollo (mts.)

3×10 + 1×1,5 Negro, Azul, Amarillo/Verde + Rojo A medida

5×10 Negro, Azul, Amarillo/Verde, Marrón, Gris A medida

5×10 + 1×1,5 Negro, Azul, Amarillo/Verde, Marrón, Gris + Rojo A medida

3×16 + 1×1,5 Negro, Azul, Amarillo/Verde + Rojo A medida

Tubo 40

Cables x Sección (mm²) Combinación de colores Rollo (mts.)

3×16 + 1×1,5 Negro, Azul, Amarillo/Verde + Rojo A medida

5×16 Negro, Azul, Amarillo/Verde, Marrón, Gris A medida

5×16 + 1×1,5 Negro, Azul, Amarillo/Verde, Marrón, Gris + Rojo A medida

2×25 + 1×16 + 1×1,5 Negro, Azul, Amarillo/Verde + Rojo A medida

3×25 + 1×1,5 Negro, Azul, Amarillo/Verde + Rojo A medida

2×35 + 1×25 + 1×1,5 Negro, Azul + Amarillo/Verde + Rojo A medida

Tubo 50

Cables x Sección (mm²) Combinación de colores Rollo (mts.)

3×25 + 1×1,5 Negro, Azul, Amarillo/Verde + Rojo A medida

3×35 + 1×1,5 Negro, Azul, Amarillo/Verde + Rojo A medida

3×50 + 1×1,5 Negro, Azul, Amarillo/Verde + Rojo A medida

Tubo 63

Cables x Sección (mm²) Combinación de colores Rollo (mts.)

3×35 + 1×1,5 Negro, Azul, Amarillo/Verde + Rojo A medida

Características constructivas

Tipo de tubo

PVC 3321 s/ EN 61386

PP 3422 – Libre de halógenos s/ EN 61386

Color habitual del tubo Gris

Embalaje

Rollo

Certificaciones

Producto clasificado

Producto certificado AENOR

¿Tienes alguna duda o necesitas la ficha técnica?

Ponte en contacto con nosotros y te ayudamos.

Más información

Cables relacionados

PC UTP ZH CPR CAT 6

Precableado con cables UTP ZH CPR CAT 6

Precableado con Trenza ALT.

PC RTAP FIRE CPR

RTAP FIRE CPR Precableado en tubo corrugado libre de halógenos.

PC SOZ1-K (AS+) CPR

Precableado con cables PIROFREN SOZ1-K (AS+).

Precableado con cables ICT ZH.

Precableado con cables flexibles ZHENIT 750V H07Z1-K.

Precableado con cables rígidos RECAFIX 750V H07V-U CPR.

Precableado con cables rígidos RECAFIX 750V H07V-R CPR.

Precableado con cables flexibles RECAFLEX 750V H07V-K.

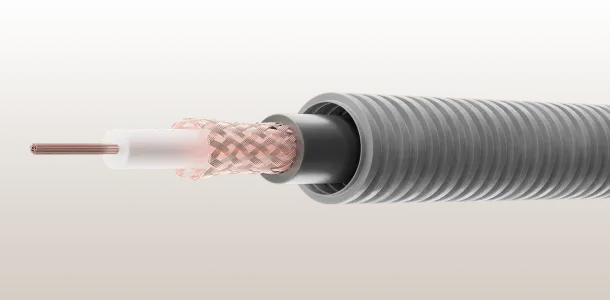

Precableado para cables coaxiales.
