EIB BUS ZH CPR

Sector:
,
Familia:
EIB BUS ZH CPR

Descripción

Cable apantallado con cubierta exterior de Poliolefina LSZH.

Aplicaciones

Cable diseñado para control de sistemas domóticos en edificios, de acuerdo con los sistemas EIB (European Installation Bus) y KNX. Son utilizados para controlar la iluminación, persianas, calefacción, ventilación, tableros indicadores, etc.

Nota: No se debe utilizar para su conexión directa a la red de alimentación eléctrica o a otras fuentes de baja impedancia.

Norma aplicable

UNE 212016

Características técnicas

Tensión nominal C.A. ≤ 250 V
Tensión nominal C.C. ≤ 300 V
Tensión de ensayo 1.000 V
Temperatura de servicio -15 a 70 ºC
No propagación de la llama Cumple s/IEC 60332-1-2, EN 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/ IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2, EN 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1, EN 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2, EN 60754-2
Impedancia característica 100 ± 15 Ω
Clasificación CPR (clase) Dca-s2, d2, a1 s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
1x2x0,50 36 5 32
2x2x0,50 36 6,6 65
Características constructivas

Conductor Cobre pulido rígido clase 1 s/EN 60228
Aislamiento Polietileno tipo ADPE

Identificación:

1 Par: Rojo – Negro
2 Pares: Rojo – Negro / Blanco – Amarillo
Disposición de los pares 1 Par: Conductores cableados
2 Pares: Cableados en estrella (Star Quad)
Pantalla al conjunto Cinta de aluminio/poliéster + drenaje CuSn
Cubierta exterior Poliolefina termoplástica LSZH
Color habitual verde
Embalaje
Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina
Certificaciones

Producto clasificado

Certificación DoP



Características técnicas

Tensión nominal C.A. ≤ 250 V
Tensión nominal C.C. ≤ 300 V
Tensión de ensayo 1.000 V
Temperatura de servicio -15 a 70 ºC
No propagación de la llama Cumple s/IEC 60332-1-2, EN 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/ IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2, EN 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1, EN 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2, EN 60754-2
Impedancia característica 100 ± 15 Ω
Clasificación CPR (clase) Dca-s2, d2, a1 s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
1x2x0,50 36 5 32
2x2x0,50 36 6,6 65

Características constructivas

Conductor Cobre pulido rígido clase 1 s/EN 60228
Aislamiento Polietileno tipo ADPE

Identificación:

1 Par: Rojo – Negro
2 Pares: Rojo – Negro / Blanco – Amarillo
Disposición de los pares 1 Par: Conductores cableados
2 Pares: Cableados en estrella (Star Quad)
Pantalla al conjunto Cinta de aluminio/poliéster + drenaje CuSn
Cubierta exterior Poliolefina termoplástica LSZH
Color habitual verde

Embalaje

Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina

Certificaciones

Producto clasificado

Certificación DoP



¿Tienes alguna duda o necesitas la ficha técnica?
Ponte en contacto con nosotros y te ayudamos.
Más información

Cables relacionados

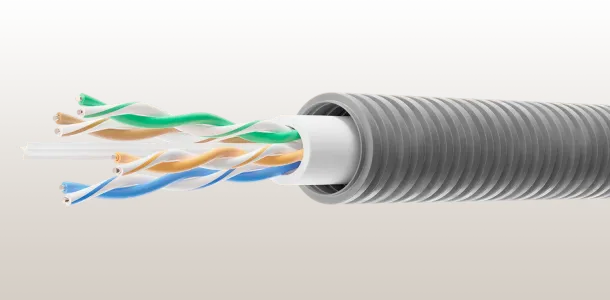

PC UTP ZH CPR CAT 6

Precableado con cables UTP ZH CPR CAT 6

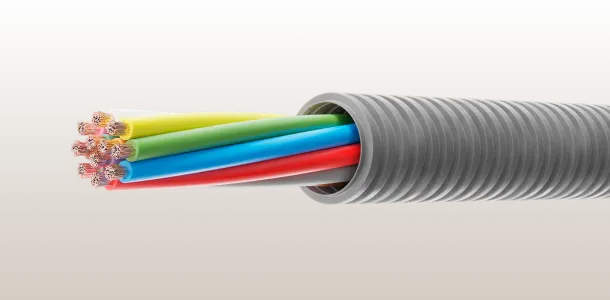

PC TRENZA ALT

Precableado con Trenza ALT.

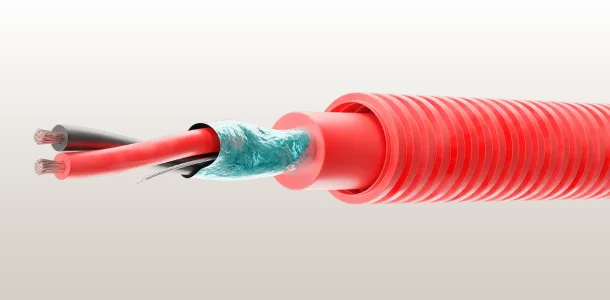

PC RTAP FIRE CPR

RTAP FIRE CPR Precableado en tubo corrugado libre de halógenos.
PC SOZ1-K (AS+) CPR

Precableado con cables PIROFREN SOZ1-K (AS+).

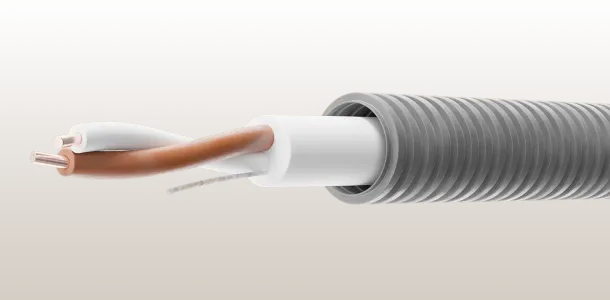

PC ICT ZH CPR

Precableado con cables ICT ZH.

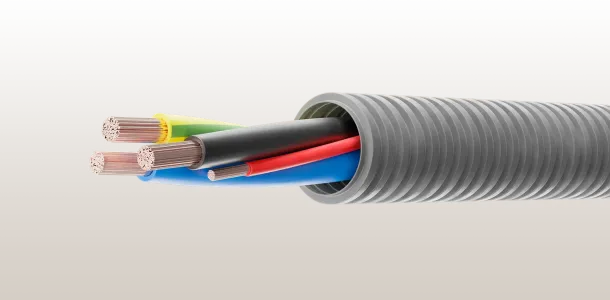

PC H07Z1-K CPR

Precableado con cables flexibles ZHENIT 750V H07Z1-K.

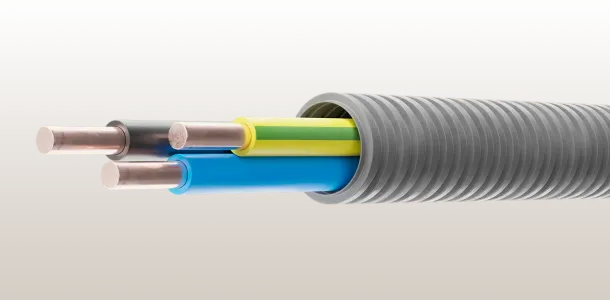

PC H07V-U CPR

Precableado con cables rígidos RECAFIX 750V H07V-U CPR.

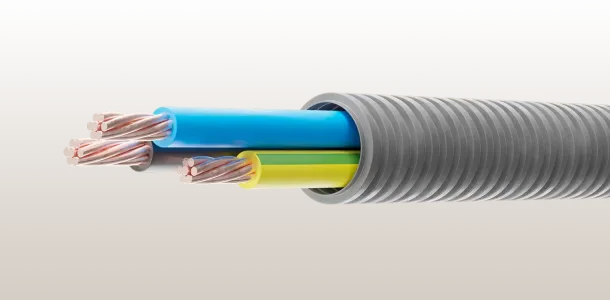

PC H07V-R CPR

Precableado con cables rígidos RECAFIX 750V H07V-R CPR.

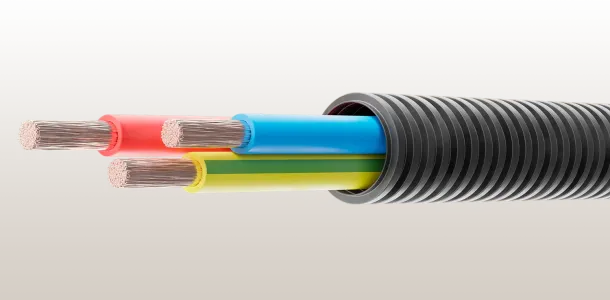

PC H07V-K CPR
