ASTRONIC CONTROL HSLH

Sector:
Familia:
ASTRONIC CONTROL HSLH

Descripción

Manguera flexible con aislamientos y cubierta de Poliolefina LSZH.



Aplicaciones

Para la maniobra y control de automatismos e interconexión entre cuadro y máquina, incluidas máquinas herramientas, sistemas de aire acondicionado, plantas industriales, etc.

Instalación en lugares secos, húmedos o mojados, donde se requiera cierta resistencia a grasas y aceites. Para un uso flexible de nivel medio de esfuerzo mecánico con libertad de movimiento sin resistencia a la tracción o movimientos forzados.

Norma aplicable

EN 50525-3-11

Características técnicas

Tensión nominal 300 / 500 V
Tensión de ensayo 4.000 V
Temperatura de servicio -15 a 80 ºC
Temperatura mínima de servicio -30 ºC (instalaciones fijas y protegidas)
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
No propagación de la llama Cumple s/IEC 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/ IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
2×0,5 39 5 35
3×0,5 39 5,3 40
4×0,5 39 5,7 50
5×0,5 39 6,2 60
6×0,5 39 6,7 65
7×0,5 39 6,7 75
8×0,5 39 7,7 90
9×0,5 39 8,6 110
10×0,5 39 8,6 115
12×0,5 39 9,1 130
16×0,5 39 10 160
18×0,5 39 10,7 180
19×0,5 39 10,7 185
20×0,5 39 11,5 205
21×0,5 39 11,5 210
24×0,5 39 12,6 250
25×0,5 39 12,9 255
27×0,5 39 12,9 270
30×0,5 39 13,5 295
33×0,5 39 14 315
36×0,5 39 14,7 345
37×0,5 39 14,7 355
40×0,5 39 15,5 385
44×0,5 39 16,6 440
48×0,5 39 16,9 460
52×0,5 39 17,3 490
56×0,5 39 18 525
61×0,5 39 18,5 565
2×0,75 26 5,4 45
3×0,75 26 5,7 50
4×0,75 26 6,2 65
5×0,75 26 6,7 75
6×0,75 26 7,5 90
7×0,75 26 7,5 100
8×0,75 26 8,4 115
9×0,75 26 9,6 145
10×0,75 26 9,6 150
12×0,75 26 9,9 170
16×0,75 26 11,1 215
18×0,75 26 11,9 240
19×0,75 26 11,9 250
20×0,75 26 12,8 275
21×0,75 26 12,8 285
24×0,75 26 14 335
25×0,75 26 14,3 340
27×0,75 26 14,3 355
30×0,75 26 15 395
33×0,75 26 15,5 420
36×0,75 26 16,3 460
37×0,75 26 16,3 470
40×0,75 26 17,2 515
44×0,75 26 18,4 585
48×0,75 26 18,7 615
52×0,75 26 19,4 660
56×0,75 26 19,9 700
61×0,75 26 20,7 760
2×1 19,5 5,8 50
3×1 19,5 6,1 60
4×1 19,5 6,7 75
5×1 19,5 7,5 95
6×1 19,5 8,1 110
7×1 19,5 8,1 120
8×1 19,5 9,2 145
9×1 19,5 10,6 180
10×1 19,5 10,6 190
12×1 19,5 10,9 210
16×1 19,5 12,3 270
18×1 19,5 12,9 295
19×1 19,5 12,9 305
20×1 19,5 14 335
21×1 19,5 14 350
24×1 19,5 15,4 415
25×1 19,5 15,7 420
27×1 19,5 15,7 440
30×1 19,5 16,5 490
33×1 19,5 17,1 530
36×1 19,5 17,9 575
37×1 19,5 17,9 585
40×1 19,5 18,8 640
44×1 19,5 20,2 725
48×1 19,5 20,7 770
52×1 19,5 21,3 820
2×1,5 13,3 6,4 65
3×1,5 13,3 6,8 80
4×1,5 13,3 7,6 105
5×1,5 13,3 8,3 125
6×1,5 13,3 9,2 145
7×1,5 13,3 9,2 165
8×1,5 13,3 10,5 195
9×1,5 13,3 12 240
10×1,5 13,3 12 255
12×1,5 13,3 12,4 285
16×1,5 13,3 13,9 360
18×1,5 13,3 14,8 405
19×1,5 13,3 14,8 420
20×1,5 13,3 15,9 455
21×1,5 13,3 15,9 475
24×1,5 13,3 17,6 565
25×1,5 13,3 18 575
27×1,5 13,3 18 610
30×1,5 13,3 18,6 660
33×1,5 13,3 19,5 720
36×1,5 13,3 20,2 775
37×1,5 13,3 20,2 790
40×1,5 13,3 21,5 875
2×2,5 7,98 7,8 105
3×2,5 7,98 8,3 130
4×2,5 7,98 9,3 165
5×2,5 7,98 10,1 195
6×2,5 7,98 11,2 230
7×2,5 7,98 11,2 260
8×2,5 7,98 12,8 310
9×2,5 7,98 14,8 380
10×2,5 7,98 14,8 410
12×2,5 7,98 15,3 460
16×2,5 7,98 17,1 585
18×2,5 7,98 18,2 650
19×2,5 7,98 18,2 680
20×2,5 7,98 19,8 745
21×2,5 7,98 19,8 775
24×2,5 7,98 21,6 910
2×4 4,95 9 145
3×4 4,95 9,6 185
4×4 4,95 10,7 235
5×4 4,95 11,9 285
6×4 4,95 12,9 330
7×4 4,95 12,9 370
8×4 4,95 14,9 450
9×4 4,95 17 540
10×4 4,95 17 580
12×4 4,95 17,8 665
16×4 4,95 19,9 845
18×4 4,95 21,1 940
19×4 4,95 21,1 980
Características constructivas

Conductor Cobre pulido flexible clase 5 s/EN 60228
Aislamiento Poliolefina tipo TI6 reforzada

Identificación:

Tipo JZ: Negros numerados con amarillo/verde
Tipo OZ: Negros numerados sin amarillo/verde
Tipo JB: Colores con amarillo/verde
Tipo OB: Colores sin amarillo/verde
Formación Cableado por capas concéntricas
Cubierta exterior Poliolefina tipo TM7
Color habitual Gris
Embalaje
Embalaje con Bobina

Bobina
Certificaciones





Características técnicas

Tensión nominal 300 / 500 V
Tensión de ensayo 4.000 V
Temperatura de servicio -15 a 80 ºC
Temperatura mínima de servicio -30 ºC (instalaciones fijas y protegidas)
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
No propagación de la llama Cumple s/IEC 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/ IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
2×0,5 39 5 35
3×0,5 39 5,3 40
4×0,5 39 5,7 50
5×0,5 39 6,2 60
6×0,5 39 6,7 65
7×0,5 39 6,7 75
8×0,5 39 7,7 90
9×0,5 39 8,6 110
10×0,5 39 8,6 115
12×0,5 39 9,1 130
16×0,5 39 10 160
18×0,5 39 10,7 180
19×0,5 39 10,7 185
20×0,5 39 11,5 205
21×0,5 39 11,5 210
24×0,5 39 12,6 250
25×0,5 39 12,9 255
27×0,5 39 12,9 270
30×0,5 39 13,5 295
33×0,5 39 14 315
36×0,5 39 14,7 345
37×0,5 39 14,7 355
40×0,5 39 15,5 385
44×0,5 39 16,6 440
48×0,5 39 16,9 460
52×0,5 39 17,3 490
56×0,5 39 18 525
61×0,5 39 18,5 565
2×0,75 26 5,4 45
3×0,75 26 5,7 50
4×0,75 26 6,2 65
5×0,75 26 6,7 75
6×0,75 26 7,5 90
7×0,75 26 7,5 100
8×0,75 26 8,4 115
9×0,75 26 9,6 145
10×0,75 26 9,6 150
12×0,75 26 9,9 170
16×0,75 26 11,1 215
18×0,75 26 11,9 240
19×0,75 26 11,9 250
20×0,75 26 12,8 275
21×0,75 26 12,8 285
24×0,75 26 14 335
25×0,75 26 14,3 340
27×0,75 26 14,3 355
30×0,75 26 15 395
33×0,75 26 15,5 420
36×0,75 26 16,3 460
37×0,75 26 16,3 470
40×0,75 26 17,2 515
44×0,75 26 18,4 585
48×0,75 26 18,7 615
52×0,75 26 19,4 660
56×0,75 26 19,9 700
61×0,75 26 20,7 760
2×1 19,5 5,8 50
3×1 19,5 6,1 60
4×1 19,5 6,7 75
5×1 19,5 7,5 95
6×1 19,5 8,1 110
7×1 19,5 8,1 120
8×1 19,5 9,2 145
9×1 19,5 10,6 180
10×1 19,5 10,6 190
12×1 19,5 10,9 210
16×1 19,5 12,3 270
18×1 19,5 12,9 295
19×1 19,5 12,9 305
20×1 19,5 14 335
21×1 19,5 14 350
24×1 19,5 15,4 415
25×1 19,5 15,7 420
27×1 19,5 15,7 440
30×1 19,5 16,5 490
33×1 19,5 17,1 530
36×1 19,5 17,9 575
37×1 19,5 17,9 585
40×1 19,5 18,8 640
44×1 19,5 20,2 725
48×1 19,5 20,7 770
52×1 19,5 21,3 820
2×1,5 13,3 6,4 65
3×1,5 13,3 6,8 80
4×1,5 13,3 7,6 105
5×1,5 13,3 8,3 125
6×1,5 13,3 9,2 145
7×1,5 13,3 9,2 165
8×1,5 13,3 10,5 195
9×1,5 13,3 12 240
10×1,5 13,3 12 255
12×1,5 13,3 12,4 285
16×1,5 13,3 13,9 360
18×1,5 13,3 14,8 405
19×1,5 13,3 14,8 420
20×1,5 13,3 15,9 455
21×1,5 13,3 15,9 475
24×1,5 13,3 17,6 565
25×1,5 13,3 18 575
27×1,5 13,3 18 610
30×1,5 13,3 18,6 660
33×1,5 13,3 19,5 720
36×1,5 13,3 20,2 775
37×1,5 13,3 20,2 790
40×1,5 13,3 21,5 875
2×2,5 7,98 7,8 105
3×2,5 7,98 8,3 130
4×2,5 7,98 9,3 165
5×2,5 7,98 10,1 195
6×2,5 7,98 11,2 230
7×2,5 7,98 11,2 260
8×2,5 7,98 12,8 310
9×2,5 7,98 14,8 380
10×2,5 7,98 14,8 410
12×2,5 7,98 15,3 460
16×2,5 7,98 17,1 585
18×2,5 7,98 18,2 650
19×2,5 7,98 18,2 680
20×2,5 7,98 19,8 745
21×2,5 7,98 19,8 775
24×2,5 7,98 21,6 910
2×4 4,95 9 145
3×4 4,95 9,6 185
4×4 4,95 10,7 235
5×4 4,95 11,9 285
6×4 4,95 12,9 330
7×4 4,95 12,9 370
8×4 4,95 14,9 450
9×4 4,95 17 540
10×4 4,95 17 580
12×4 4,95 17,8 665
16×4 4,95 19,9 845
18×4 4,95 21,1 940
19×4 4,95 21,1 980

Características constructivas

Conductor Cobre pulido flexible clase 5 s/EN 60228
Aislamiento Poliolefina tipo TI6 reforzada

Identificación:

Tipo JZ: Negros numerados con amarillo/verde
Tipo OZ: Negros numerados sin amarillo/verde
Tipo JB: Colores con amarillo/verde
Tipo OB: Colores sin amarillo/verde
Formación Cableado por capas concéntricas
Cubierta exterior Poliolefina tipo TM7
Color habitual Gris

Embalaje

Embalaje con Bobina

Bobina

Certificaciones





¿Tienes alguna duda o necesitas la ficha técnica?
Ponte en contacto con nosotros y te ayudamos.
Más información

Cables relacionados

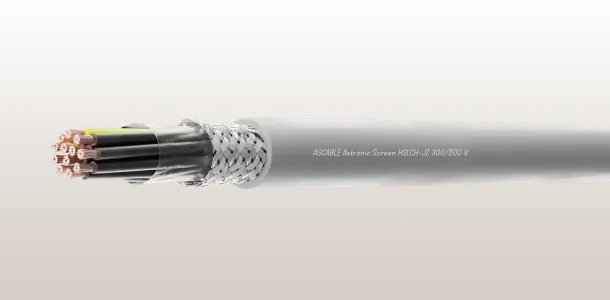

ASTRONIC SCREEN HSLCH

Manguera flexible con aislamiento de Poliolefina LSZH, pantalla y cubierta de Poliolefina LSZH.

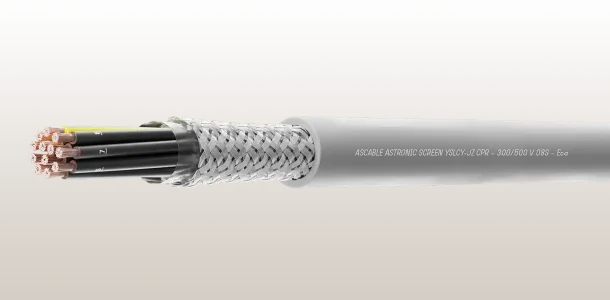

ASTRONIC SCREEN YSLCY CPR

Manguera flexible con aislamientos de PVC, pantalla y cubierta de PVC.

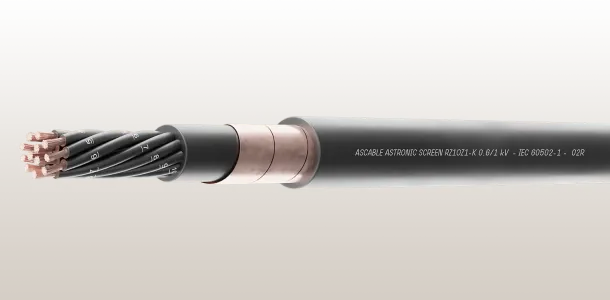

ASTRONIC SCREEN RZ1OZ1-K (AS) 1kV (RZ1C7Z1)

Cable formado por conductores de cobre flexible aislamiento de Polietileno Reticulado, apantallado de fleje de cobre y cubierta exterior de Poliolefina LSZH.


ASTRONIC SCREEN RVOV-K 1kV

Cable formado por conductores de cobre flexible aislamiento de Polietileno Reticulado, apantallado de fleje de cobre y cubierta exterior de PVC.

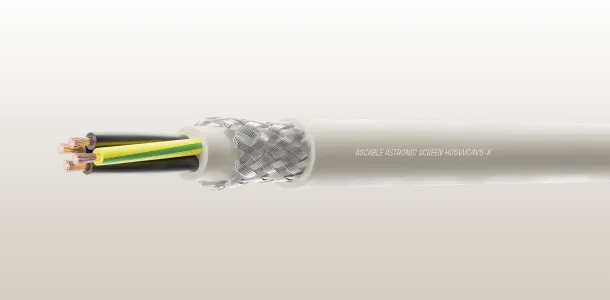

ASTRONIC SCREEN H05VVC4V5-K

Cables eléctricos de instrumentación y control con aislamientos de PVC, pantalla de trenza de hilos de cobre estañado y cubierta exterior de PVC resistente al aceite mineral.


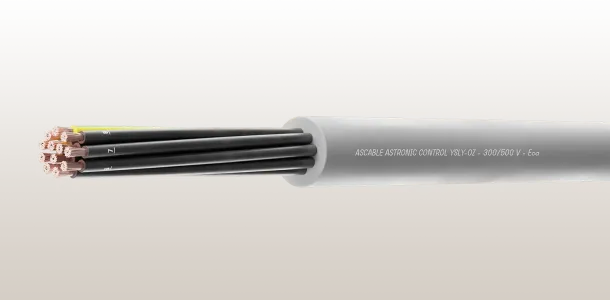

ASTRONIC CONTROL YSLY CPR

Manguera flexible con aislamientos y cubierta de PVC.

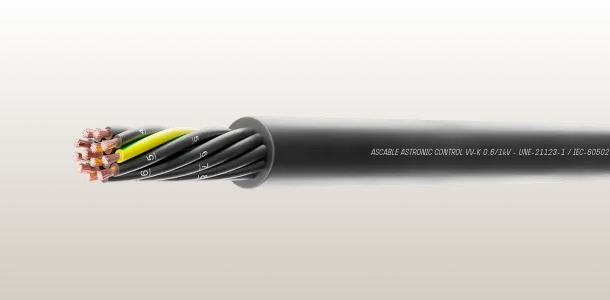

ASTRONIC CONTROL VV-K 1kV CPR (+ 5 Cond.)

Cable formado por conductores de cobre flexible, con aislamiento y cubierta exterior de PVC.

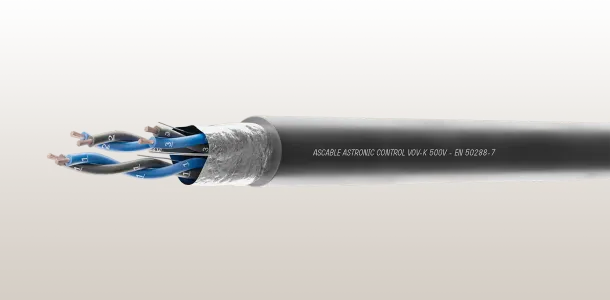

ASTRONIC CONTROL VOV-K 500V

Cable constituido en pares o tríos con pantalla al conjunto y cubierta exterior de PVC.

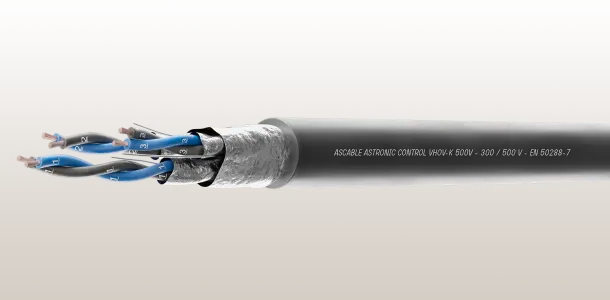

ASTRONIC CONTROL VHOV-K 500V

Cable formado por conductores dispuestos en pares / tríos con pantalla individual y colectiva y cubierta exterior de PVC

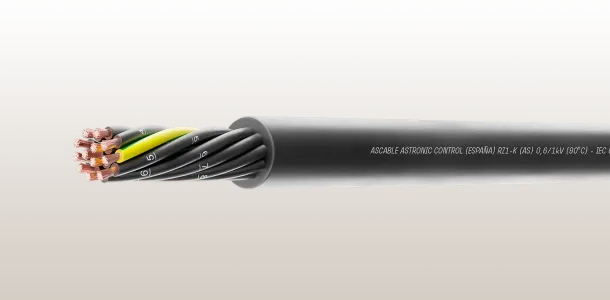

ASTRONIC CONTROL RZ1-K 1kV IEC ( + 5 Cond.)
