ZHENIT SOLAR PV H1Z2Z2-K CPR

Sector:
Familia:
ZHENIT SOLAR PV H1Z2Z2-K CPR

Descripción

Cables fabricados con aislamiento y cubierta de elastómero reticulado.



Aplicaciones

Adecuados para instalaciones solares fotovoltaicas interiores, exteriores, industriales, agrícolas, fijas o móviles con seguidores.

Se puede instalar en bandejas, conductos y equipos. Apto para soterramiento directo.

Adecuados para ser utilizados con equipos clase II.

Norma aplicable

EN 50618 / IEC 62930

Características técnicas

Tensión nominal 1.000 / 1.000 Vac
1.500 / 1.500 Vdc
Tensión máxima 1.200 / 1.200 Vac
1.800 / 1.800 Vdc
Tensión de ensayo 6.500 V
Temperatura de servicio -40 a 120 ºC
Temperatura máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Radio de curvatura 5 Ø
Resistencia al agua AD8 s/IEC 60364-5-51
Resistencia a los UV Cumple s/EN 50618
No propagación de la llama Cumple s/EN 60332-1-2, IEC 60332-1-2
Emisión de humos Cumple s/EN 61034-2, IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/EN 60754-1, IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/EN 60754-2, IEC 60754-2
Clasificación CPR (clase) Dca-s2, d2, a1 s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
1×2,5 8,21 5 43
1×4 5,09 5,6 59
1×6 3,39 6,4 81
1×10 1,95 7,1 123
1×16 1,24 8,7 192
Características constructivas

Conductor Cobre estañado flexible, Clase 5 s/EN 60228
Aislamiento Compuesto reticulado tipo Z2
Cubierta Compuesto reticulado tipo Z2
Color habitual Rojo o Negro
Embalaje
Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina
Certificaciones

Producto clasificado

Certificación DoP

Producto verificado

Certificación Global EDP



Características técnicas

Tensión nominal 1.000 / 1.000 Vac
1.500 / 1.500 Vdc
Tensión máxima 1.200 / 1.200 Vac
1.800 / 1.800 Vdc
Tensión de ensayo 6.500 V
Temperatura de servicio -40 a 120 ºC
Temperatura máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Radio de curvatura 5 Ø
Resistencia al agua AD8 s/IEC 60364-5-51
Resistencia a los UV Cumple s/EN 50618
No propagación de la llama Cumple s/EN 60332-1-2, IEC 60332-1-2
Emisión de humos Cumple s/EN 61034-2, IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/EN 60754-1, IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/EN 60754-2, IEC 60754-2
Clasificación CPR (clase) Dca-s2, d2, a1 s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
1×2,5 8,21 5 43
1×4 5,09 5,6 59
1×6 3,39 6,4 81
1×10 1,95 7,1 123
1×16 1,24 8,7 192

Características constructivas

Conductor Cobre estañado flexible, Clase 5 s/EN 60228
Aislamiento Compuesto reticulado tipo Z2
Cubierta Compuesto reticulado tipo Z2
Color habitual Rojo o Negro

Embalaje

Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina

Certificaciones

Producto clasificado

Certificación DoP

Producto verificado

Certificación Global EDP



¿Tienes alguna duda o necesitas la ficha técnica?
Ponte en contacto con nosotros y te ayudamos.
Más información

Cables relacionados

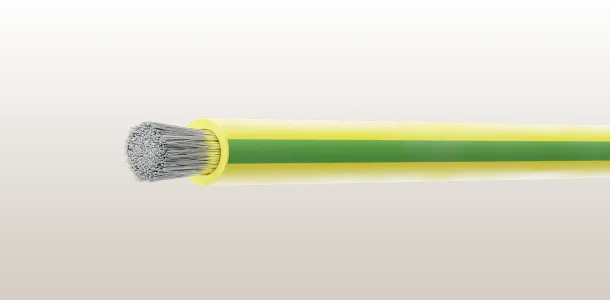

ZHENIT 750V H07Z1-K UV
