SOLDA

Sector:
Familia:
SOLDA

Descripción

Cable unipolar con conductor de cobre extra flexible y aislamiento de PVC modificado con NBR.

Aplicaciones

Cables destinados para la conexión entre la máquina de soldar y el porta-electrodo, para uso en equipos de bricolaje.

Norma aplicable

IEC 60502-1

Características técnicas

Tensión nominal
(maquinas de soldar)		 100 V
Tensión de ensayo 3.500 V
Temperatura de servicio -15 a 70 ºC
Radio de curvatura 4 Ø
No propagación de la llama Cumple s/IEC 60332-1-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
10 1,91 8,3 137
16 1,21 9,2 192
25 0,78 10,4 274
35 0,554 11,7 374
50 0,386 13,6 522
70 0,272 15,6 716
95 0,206 17,7 940
120 0,161 19,5 1170
150 0,129 23 1470
185 0,106 23,6 1770
Características constructivas

Conductor Cobre pulido extra-flexible clase 6 s/EN 60228
Aislamiento PVC tipo PVC/A modificado con NBR
Color habitual negro
Embalaje

Embalaje con Rollo

Rollo

Embalaje con Bobina

Bobina
Certificaciones





Características técnicas

Tensión nominal
(maquinas de soldar)		 100 V
Tensión de ensayo 3.500 V
Temperatura de servicio -15 a 70 ºC
Radio de curvatura 4 Ø
No propagación de la llama Cumple s/IEC 60332-1-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
10 1,91 8,3 137
16 1,21 9,2 192
25 0,78 10,4 274
35 0,554 11,7 374
50 0,386 13,6 522
70 0,272 15,6 716
95 0,206 17,7 940
120 0,161 19,5 1170
150 0,129 23 1470
185 0,106 23,6 1770

Características constructivas

Conductor Cobre pulido extra-flexible clase 6 s/EN 60228
Aislamiento PVC tipo PVC/A modificado con NBR
Color habitual negro

Embalaje

Embalaje con Rollo

Rollo

Embalaje con Bobina

Bobina

Certificaciones





¿Tienes alguna duda o necesitas la ficha técnica?
Ponte en contacto con nosotros y te ayudamos.
Más información

Cables relacionados

V-250 FLEXIBLE

Cable unipolar flexible con aislamiento de PVC.

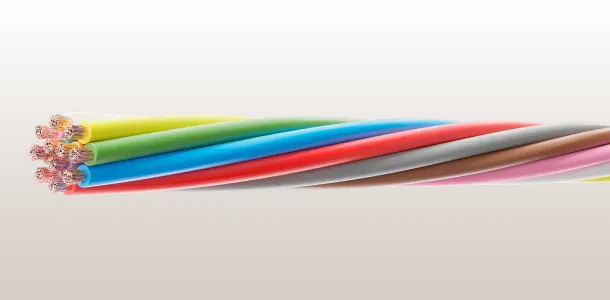

TRENZA ALT
