PIROFREN SZ1-K (AS+) 1kV CPR

Sector:

Construcción, Industria

Familia:

Sistemas de seguridad contra incendios

Descripción

Cables eléctricos de energía con aislamiento de silicona y cubierta de poliolefina libre de halógenos.

Aplicaciones

Cables eléctricos de energía con resistencia intrínseca al fuego, destinados a circuitos de seguridad donde el cable deba mantenerse en servicio durante un tiempo incluso en medio de un fuego. Adecuados para transporte y distribución de energía eléctrica en instalaciones fijas interiores o exteriores y uso industrial. Adecuados para instalaciones sobre soportes al aire, en tubos o enterrados.

Instalaciones según el R.E.B.T. 2002 para ITC BT 28. Anexo 1 del Reglamento de Seguridad contra Incendios en los establecimientos industriales, aprobado por Real Decreto 164/2025, de 3 de diciembre. Documento básico SI, seguridad en caso de incendio, del Código Técnico de la Construcción, marzo de 2006.

Norma aplicable

UNE 211025

Características técnicas

Tensión nominal	0,6 / 1 kV
Tensión de ensayo	3.500 V
Temperatura de servicio	-15 a 90 ºC
Temperatura mínima de servicio	-40 ºC (instalaciones fijas y protegidas)
Temperatura máxima en cortocircuito	250 ºC (máx. 5 s)	s/IEC 60724
Radio de curvatura	5 Ø
Resistencia al agua	AD7	s/IEC 60364-5-51
Resistencia a hidrocarburos	Cumple	s/ICEA S-73-532
Resistencia a los UV	Cumple	s/UNE 211605
Resistente al fuego PH120 (120’ a 840ºC con impactos)	Cumple	s/IEC 60331-1 y -2, EN 50200, EN 50362
Resistencia 2 h a 400 ºC (clase F400)	Cumple	s/EN 12101-3
No propagación de la llama	Cumple	s/IEC 60332-1-2, EN 60332-1-2
Emisión de humos (transmitancia >60%)	Cumple	s/IEC 61034-2, EN 61034-2
Emisión de halógenos (HCl<0,5%)	Cumple	s/IEC 60754-1, EN 60754-1
Determinación de acidez de los gases (pH ≥ 4,3 Conductividad ≤ 100 µS/cm)	Cumple	s/IEC 60754-2, EN 60754-2
Clasificación CPR (clase)	Cca-s1b, d1, a1	s/EN 50575

Sección mm²	Resistencia Ω/km a 20 ⁰C	Ø exterior mm	Peso Kg/km
1×1,5	13,3	6,00	50
1×2,5	7,98	6,40	60
1×4	4,95	7,30	80
1×6	3,30	7,90	100
1×10	1,91	8,80	145
1×16	1,21	9,90	205
1×25	0,780	11,50	295
1×35	0,554	12,70	395
1×50	0,386	14,90	550
1×70	0,272	16,90	770
1×95	0,206	18,80	975
1×120	0,191	20,20	1215
1×150	0,129	22,80	1525
1×185	0,106	24,80	1830
1×240	0,0801	28,50	2390
1×300	0,0641	34,5	3200
2×1,5	13,3	8,90	105
2×2,5	7,98	9,70	135
2×4	4,95	11,50/td>	190
2×6	3,30	12,60	240
2×10	1,91	14,50	355
2×16	1,21	16,90	510
2×25	0,780	20,10	755
2×35	0,554	22,70	1015
2×50	0,386	26,60	1410
2×70	0,272	30,80	1985
3G1,5	13,3	9,40	120
3G2,5	7,98	10,30	160
3G4	4,95	12,20	225
3G6	3,30	13,40	295
3G10	1,91	15,50	440
3×16	1,21	18,00	640
3×25	0,780	21,70	970
3×35	0,554	24,30	1305
3×50	0,386	28,50	1810
3×70	0,272	33,00	2575
3×95	0,206	40,00	3500
4G1,5	13,3	10,20	140
4G2,5	7,98	11,20	190
4G4	4,95	13,40	270
4G6	3,30	14,70	355
4G10	1,91	17,30	555
4×16	1,21	19,90	800
4×25	0,780	23,90	1210
4×35	0,554	27,00	1645
4×50	0,386	31,70	2285
4×70	0,272	36,80	3270
5G1,5	13,3	11,10	165
5G2,5	7,98	12,20	225
5G4	4,95	14,70	320
5G6	3,30	16,20	425
5G10	1,91	19,00	660
5G16	1,21	22,00	965
5G25	0,780	26,60	1475
5G35	0,554	30,00	2005
5G50	0,386	35,20	2785

Características constructivas

Conductor	Cobre pulido flexible clase 5 s/EN 60228
Aislamiento	Silicona tipo EI 2 Identificación – 1x: Negro – 2 a 5c: Azul, marrón, negro, gris y amarillo/verde
Formación	Cableado concéntrico
Cubierta exterior	Poliolefina tipo ST8
Color habitual	Naranja RAL 2003 (Otros colores son posibles bajo demanda)

Embalaje

Bobina

Certificaciones

Producto clasificado

Certificación DoP

Producto certificado AENOR

Características técnicas

Tensión nominal 0,6 / 1 kV

Tensión de ensayo 3.500 V

Temperatura de servicio -15 a 90 ºC

Temperatura mínima de servicio -40 ºC (instalaciones fijas y protegidas)

Temperatura máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724

Radio de curvatura 5 Ø

Resistencia al agua AD7 s/IEC 60364-5-51

Resistencia a hidrocarburos Cumple s/ICEA S-73-532

Resistencia a los UV Cumple s/UNE 211605

Resistente al fuego PH120
(120’ a 840ºC con impactos) Cumple s/IEC 60331-1 y -2,
EN 50200, EN 50362

Resistencia 2 h a 400 ºC
(clase F400) Cumple s/EN 12101-3

No propagación de la llama Cumple s/IEC 60332-1-2, EN 60332-1-2

Emisión de humos
(transmitancia >60%) Cumple s/IEC 61034-2, EN 61034-2

Emisión de halógenos
(HCl<0,5%) Cumple s/IEC 60754-1, EN 60754-1

Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm) Cumple s/IEC 60754-2, EN 60754-2

Clasificación CPR (clase) Cca-s1b, d1, a1 s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km

1×1,5 13,3 6,00 50

1×2,5 7,98 6,40 60

1×4 4,95 7,30 80

1×6 3,30 7,90 100

1×10 1,91 8,80 145

1×16 1,21 9,90 205

1×25 0,780 11,50 295

1×35 0,554 12,70 395

1×50 0,386 14,90 550

1×70 0,272 16,90 770

1×95 0,206 18,80 975

1×120 0,191 20,20 1215

1×150 0,129 22,80 1525

1×185 0,106 24,80 1830

1×240 0,0801 28,50 2390

1×300 0,0641 34,5 3200

2×1,5 13,3 8,90 105

2×2,5 7,98 9,70 135

2×4 4,95 11,50/td> 190

2×6 3,30 12,60 240

2×10 1,91 14,50 355

2×16 1,21 16,90 510

2×25 0,780 20,10 755

2×35 0,554 22,70 1015

2×50 0,386 26,60 1410

2×70 0,272 30,80 1985

3G1,5 13,3 9,40 120

3G2,5 7,98 10,30 160

3G4 4,95 12,20 225

3G6 3,30 13,40 295

3G10 1,91 15,50 440

3×16 1,21 18,00 640

3×25 0,780 21,70 970

3×35 0,554 24,30 1305

3×50 0,386 28,50 1810

3×70 0,272 33,00 2575

3×95 0,206 40,00 3500

4G1,5 13,3 10,20 140

4G2,5 7,98 11,20 190

4G4 4,95 13,40 270

4G6 3,30 14,70 355

4G10 1,91 17,30 555

4×16 1,21 19,90 800

4×25 0,780 23,90 1210

4×35 0,554 27,00 1645

4×50 0,386 31,70 2285

4×70 0,272 36,80 3270

5G1,5 13,3 11,10 165

5G2,5 7,98 12,20 225

5G4 4,95 14,70 320

5G6 3,30 16,20 425

5G10 1,91 19,00 660

5G16 1,21 22,00 965

5G25 0,780 26,60 1475

5G35 0,554 30,00 2005

5G50 0,386 35,20 2785

Características constructivas

Conductor Cobre pulido flexible clase 5 s/EN 60228

Aislamiento Silicona tipo EI 2

Identificación
– 1x: Negro
– 2 a 5c: Azul, marrón, negro, gris y amarillo/verde

Formación Cableado concéntrico

Cubierta exterior Poliolefina tipo ST8

Color habitual Naranja RAL 2003
(Otros colores son posibles bajo demanda)

Embalaje

Bobina

Certificaciones

Producto clasificado

Producto certificado AENOR

¿Tienes alguna duda o necesitas la ficha técnica?

Ponte en contacto con nosotros y te ayudamos.

Más información

Cables relacionados

PIROFREN STRONG RZ1MZ1-K (AS+) 1kV

Cables eléctricos de energía con aislamiento polietileno reticulado, armadura de corona de hilos de acero y cubierta de Poliolefina.

DETECCIÓN CONTRA INCENDIOS RTAP FIRE CPR

Cable formado por conductores de cobre flexible, con aislamiento de poliolefina, apantallado y cubierta exterior de Poliolefina LSZH.

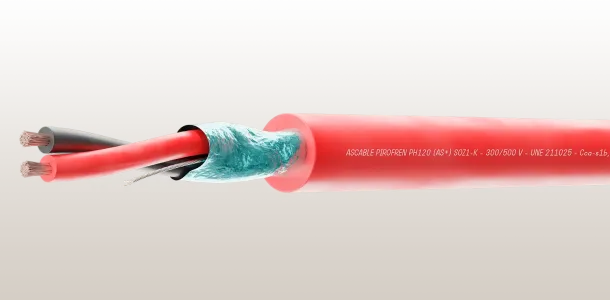

PIROFREN SOZ1-K (AS+) CPR
