PIROFREN SOZ1-K (AS+) CPR

Sector:
,
Familia:
PIROFREN SOZ1-K (AS+) CPR

Descripción

Cables eléctricos de energía, instrumentación y control, con aislamiento de silicona, pantalla de aluminio/poliéster y cubierta de poliolefina libre de halógenos



Aplicaciones

Cables con resistencia intrínseca al fuego, adecuados para todas aquellas instalaciones en las que se deba mantener la integridad de los circuitos aunque estos se vean afectados directamente por el fuego.

Instalación según el R.E.B.T. 2002 para ITC BT 28. Anexo 1 del Reglamento de Seguridad contra Incendios en los establecimientos industriales, aprobado por Real Decreto 164/2025 de 3 de diciembre. NBE-CPI Art. 18.3.4. Los ventiladores y su acometida eléctrica serán capaces de funcionar a 400 ºC durante 90 minutos como mínimo. Documento básico SI, Seguridad en caso de Incendio, de Código Técnico de la Construcción, marzo de 2006.

Norma aplicable

UNE 211025

Características técnicas

Tensión nominal 300 / 500 V
Tensión de ensayo 2.000 V
Temperatura de servicio -15 a 90 ºC
Temperatura máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Radio de curvatura 10 Ø
Resistente al fuego PH120
(120’ a 840ºC con impactos)		 Cumple s/IEC 60331-1 y -2,
EN 50200, EN 50362
Resistencia 2 h a 400 ºC
(clase F400)		 Cumple s/EN 12101-3
No propagación de la llama Cumple s/IEC 60332-1-2, EN 60332-1-2
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2, EN 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1, EN 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2, EN 60754-2
Clasificación CPR (clase) Cca-s1b, d1, a1 s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
2×1 19,5 6,70 60
2×1,5 13,3 7,70 75
2×2,5 7,98 8,90 105
2×4 4,95 10,30 145
3×1 19,5 7,10 75
3×1,5 13,3 8,20 95
3×2,5 7,98 9,50 140
3×4 4,95 11,00 195
3×6 3,30 12,40 260
4×1 19,5 7,80 90
4×1,5 13,3 9,00 120
4×2,5 7,98 10,30 175
4×4 4,95 12,00 245
4×6 3,30 13,60 330
Características constructivas

Conductor Cobre pulido flexible clase 5 s/EN 60228
Aislamiento Silicona tipo EI 2

Identificación:
– 2x: Rojo, negro ó azul, marrón.
– 3G: Marrón, azul y amarillo/verde
– 3x: Marrón, negro y gris
– 4G: Marrón, negro, gris y amarillo/verde
– 4x: Marrón, negro, gris y azul

(Otros colores son posibles bajo demanda)
Formación Cableado concéntrico
Pantalla Aluminio/poliéster + drenaje CuSn
Cubierta exterior Poliolefina libre de halógenos tipo ST8
Color habitual Rojo
(Colores naranja y negro son posibles bajo demanda)
Embalaje
Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina
Certificaciones

Producto clasificado

Certificación DoP



Características técnicas

Tensión nominal 300 / 500 V
Tensión de ensayo 2.000 V
Temperatura de servicio -15 a 90 ºC
Temperatura máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Radio de curvatura 10 Ø
Resistente al fuego PH120
(120’ a 840ºC con impactos)		 Cumple s/IEC 60331-1 y -2,
EN 50200, EN 50362
Resistencia 2 h a 400 ºC
(clase F400)		 Cumple s/EN 12101-3
No propagación de la llama Cumple s/IEC 60332-1-2, EN 60332-1-2
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2, EN 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1, EN 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2, EN 60754-2
Clasificación CPR (clase) Cca-s1b, d1, a1 s/EN 50575

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
2×1 19,5 6,70 60
2×1,5 13,3 7,70 75
2×2,5 7,98 8,90 105
2×4 4,95 10,30 145
3×1 19,5 7,10 75
3×1,5 13,3 8,20 95
3×2,5 7,98 9,50 140
3×4 4,95 11,00 195
3×6 3,30 12,40 260
4×1 19,5 7,80 90
4×1,5 13,3 9,00 120
4×2,5 7,98 10,30 175
4×4 4,95 12,00 245
4×6 3,30 13,60 330

Características constructivas

Conductor Cobre pulido flexible clase 5 s/EN 60228
Aislamiento Silicona tipo EI 2

Identificación:
– 2x: Rojo, negro ó azul, marrón.
– 3G: Marrón, azul y amarillo/verde
– 3x: Marrón, negro y gris
– 4G: Marrón, negro, gris y amarillo/verde
– 4x: Marrón, negro, gris y azul

(Otros colores son posibles bajo demanda)
Formación Cableado concéntrico
Pantalla Aluminio/poliéster + drenaje CuSn
Cubierta exterior Poliolefina libre de halógenos tipo ST8
Color habitual Rojo
(Colores naranja y negro son posibles bajo demanda)

Embalaje

Embalaje con Rollo

Rollo
Embalaje con Bobina

Bobina

Certificaciones

Producto clasificado

Certificación DoP



¿Tienes alguna duda o necesitas la ficha técnica?
Ponte en contacto con nosotros y te ayudamos.
Más información

Cables relacionados

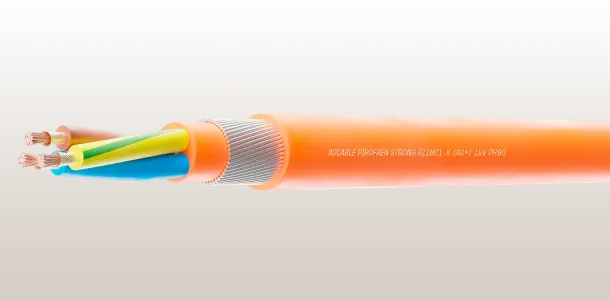

PIROFREN STRONG RZ1MZ1-K (AS+) 1kV

Cables eléctricos de energía con aislamiento polietileno reticulado, armadura de corona de hilos de acero y cubierta de Poliolefina.

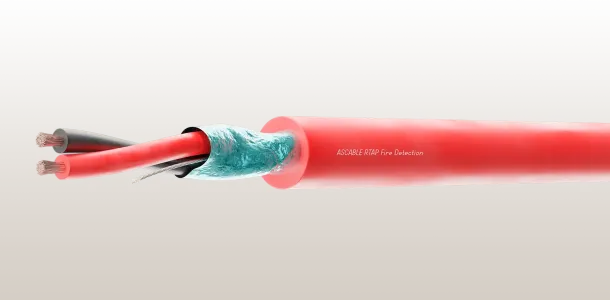

DETECCIÓN CONTRA INCENDIOS RTAP FIRE CPR

Cable formado por conductores de cobre flexible, con aislamiento de poliolefina, apantallado y cubierta exterior de Poliolefina LSZH.

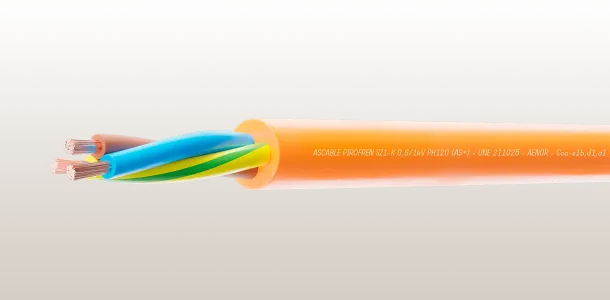

PIROFREN SZ1-K (AS+) 1kV CPR

Cables eléctricos de energía con aislamiento de silicona y cubierta de poliolefina libre de halógenos.

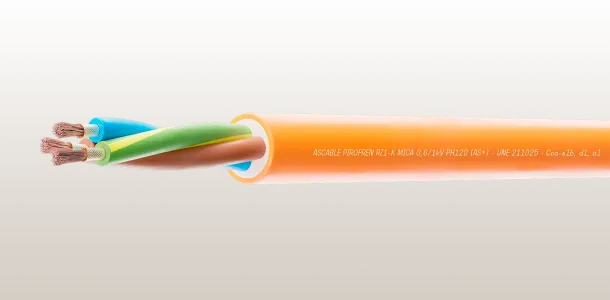

PIROFREN RZ1-K (AS+) 1kV CPR

Cables eléctricos de energía con aislamiento de polietileno reticulado y cubierta de poliolefina libre de halógeno.

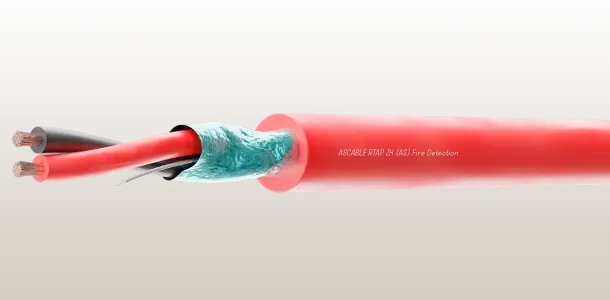

DETECCIÓN CONTRA INCENDIOS RTAP ZH
