ASTRONIC CONTROL Z1OZ1-K 500V

Sector:
Familia:
ASTRONIC CONTROL Z1OZ1-K 500V

Descripción

El Z1OZ1-K es un cable constituido en pares / tríos con pantalla colectiva y cubierta exterior de Poliolefina LSZH.



Aplicaciones

Transmisión de señales entre equipos en instalaciones industriales, su apantallamiento lo hace especialmente indicado para su uso en entornos con un elevado nivel de ruido / interferencia electromagnético.

Norma aplicable

EN 50288-7

Designación

Z1OZ1-K

Características técnicas

Tensión nominal 300 / 500 V
Tensión de ensayo 2.000 V
Temperatura de servicio -15 a 70 ºC
Temperatura máxima en cortocircuito 160 ºC (máx. 5 s) s/IEC 60724
Radio de curvatura 10 Ø
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple s/UNE 211605
No propagación de la llama Cumple s/IEC 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/ IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

Ø exterior (mm)
Resistencia Ω/km a 20 ⁰C 39 26 19,5 13,3 7,98
Número de pares 0,5 mm² 0,75 mm² 1 mm² 1,5 mm² 2,5 mm²
1 5,6 6,1 6,4 7 8,4
2 8 9 9,5 10,5 12,6
3 8,7 9,5 10,1 11,3 13,4
4 9,5 10,4 11,2 12,4 15
5 10,4 11,7 12,3 13,8 16,7
6 / 7 11,5 12,7 13,4 15,1 18,2
8 12,9 14,5 15,3 17,2 20,8
10 14,8 16,6 17,6 19,8 23,9
12 15,3 17,1 18,2 20,4 24,8
14 / 15 16,1 18,1 19,3 21,5 26,2
16 17,2 19,3 20,4 22,9 27,9
18 / 19 18,1 20,3 21,5 24,2 29,5
20 / 21 19,7 22,1 23,4 26,3 32
24 21,4 24 25,7 28,8 35,3
25 / 27 22 24,8 26,3 29,5 36,1
Número de trios 0,5 mm² 0,75 mm² 1 mm² 1,5 mm² 2,5 mm²
1 5,9 6,4 6,7 7,4 8,9
2 8,9 9,9 10,4 11,7 14,1
3 9,5 10,4 11,2 12,4 15
4 10,4 11,7 12,3 13,9 16,7
5 11,6 12,8 13,7 15,2 18,4
6 / 7 12,6 14,2 15 16,9 20,3
8 14,4 16 17,1 19,2 23,2
10 16,5 18,3 19,6 22 26,6
12 17 19,1 20,2 22,7 27,7
14 / 15 17,9 20,1 21,3 24 29,2
16 19,1 21,3 22,8 25,5 31,1
18 / 19 20,2 22,6 24 27,2 33
20 / 21 21,9 24,6 26,1 29,3 35,9
24 23,8 26,8 28,6 32,1 39,3
25 / 27 24,6 27,6 29,2 33 —
Características contructivas

Conductor Cobre Pu flexible Clase 5 s/EN 60228
Aislamiento Poliolefina LSZH

Identificación:
Pares: azul y negro numerados
Tríos: negro, blanco y rojo numerados

Identificación alternativa:
Pares: negro y blanco numerados

(otros colores son posible bajo pedido)
Disposición de los conductores Por pares o tríos
Disposición de los pares o tríos Cableado por capas concéntricas
Pantalla sobre conjunto Cinta de aluminio/poliéster, drenaje de CuSn
Cubierta exterior Poliolefina LSZH
Color habitual Negro
Embalaje

Embalaje con Bobina

Bobina
Certificaciones




function cargarCertificado(url) {
document.getElementById(‘iframe-certificado’).src = url + «#navpanes=0&view=FitH»;
}

Características técnicas

Tensión nominal 300 / 500 V
Tensión de ensayo 2.000 V
Temperatura de servicio -15 a 70 ºC
Temperatura máxima en cortocircuito 160 ºC (máx. 5 s) s/IEC 60724
Radio de curvatura 10 Ø
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple s/UNE 211605
No propagación de la llama Cumple s/IEC 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/ IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

Ø exterior (mm)
Resistencia Ω/km a 20 ⁰C 39 26 19,5 13,3 7,98
Número de pares 0,5 mm² 0,75 mm² 1 mm² 1,5 mm² 2,5 mm²
1 5,6 6,1 6,4 7 8,4
2 8 9 9,5 10,5 12,6
3 8,7 9,5 10,1 11,3 13,4
4 9,5 10,4 11,2 12,4 15
5 10,4 11,7 12,3 13,8 16,7
6 / 7 11,5 12,7 13,4 15,1 18,2
8 12,9 14,5 15,3 17,2 20,8
10 14,8 16,6 17,6 19,8 23,9
12 15,3 17,1 18,2 20,4 24,8
14 / 15 16,1 18,1 19,3 21,5 26,2
16 17,2 19,3 20,4 22,9 27,9
18 / 19 18,1 20,3 21,5 24,2 29,5
20 / 21 19,7 22,1 23,4 26,3 32
24 21,4 24 25,7 28,8 35,3
25 / 27 22 24,8 26,3 29,5 36,1
Número de trios 0,5 mm² 0,75 mm² 1 mm² 1,5 mm² 2,5 mm²
1 5,9 6,4 6,7 7,4 8,9
2 8,9 9,9 10,4 11,7 14,1
3 9,5 10,4 11,2 12,4 15
4 10,4 11,7 12,3 13,9 16,7
5 11,6 12,8 13,7 15,2 18,4
6 / 7 12,6 14,2 15 16,9 20,3
8 14,4 16 17,1 19,2 23,2
10 16,5 18,3 19,6 22 26,6
12 17 19,1 20,2 22,7 27,7
14 / 15 17,9 20,1 21,3 24 29,2
16 19,1 21,3 22,8 25,5 31,1
18 / 19 20,2 22,6 24 27,2 33
20 / 21 21,9 24,6 26,1 29,3 35,9
24 23,8 26,8 28,6 32,1 39,3
25 / 27 24,6 27,6 29,2 33 —

Características contructivas

Conductor Cobre Pu flexible Clase 5 s/EN 60228
Aislamiento Poliolefina LSZH

Identificación:
Pares: azul y negro numerados
Tríos: negro, blanco y rojo numerados

Identificación alternativa:
Pares: negro y blanco numerados

(otros colores son posible bajo pedido)
Disposición de los conductores Por pares o tríos
Disposición de los pares o tríos Cableado por capas concéntricas
Pantalla sobre conjunto Cinta de aluminio/poliéster, drenaje de CuSn
Cubierta exterior Poliolefina LSZH
Color habitual Negro

Embalaje

Embalaje con Bobina

Bobina

Certificaciones




function cargarCertificado(url) {
document.getElementById(‘iframe-certificado’).src = url + «#navpanes=0&view=FitH»;
}

¿Tienes alguna duda o necesitas la ficha técnica?
Ponte en contacto con nosotros y te ayudamos.
Más información

Cables relacionados

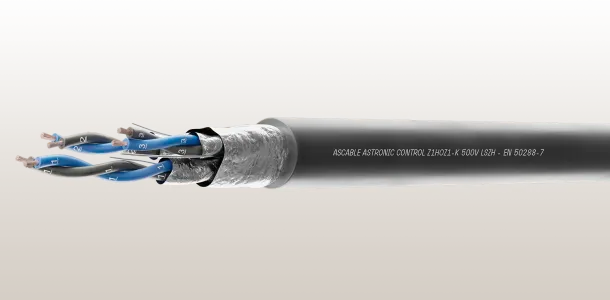

ASTRONIC CONTROL Z1HOZ1-K 500V
