ASTRONIC CONTROL Z1HOZ1-K 500V

Sector:
Familia:
ASTRONIC CONTROL Z1HOZ1-K 500V

Descripción

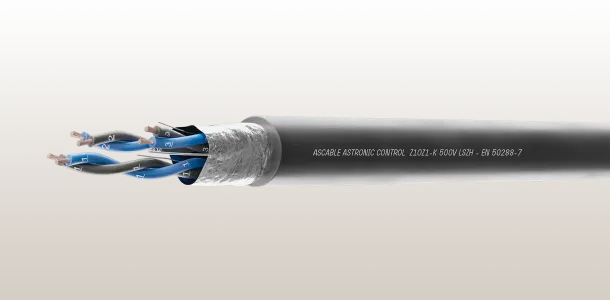

Cable de instrumentación y control libre de halógenos formado en pares o tríos, con pantalla individual y colectiva y cubierta exterior de Poliolefina LSZH.



Aplicaciones

Transmisión de señales entre equipos en instalaciones industriales, su apantallamiento lo hace especialmente indicado para su uso en entornos con un elevado nivel de ruido / interferencia electromagnético.

Norma aplicable

EN 50288-7

Características técnicas

Tensión nominal 300 / 500 V
Tensión de ensayo 2.000 V
Temperatura de servicio -15 a 70 ºC
Temperatura máxima en cortocircuito 160 ºC (máx. 5 s) s/IEC 60724
Radio de curvatura 10 Ø
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple s/UNE 211605
No propagación de la llama Cumple s/IEC 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/ IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

0,5 mm² 0,75 mm² 1 mm² 1,5 mm² 2,5 mm²
Resistencia Ω/km a 20 ⁰C 39 26 19,5 13,3 7,98
Nº pares Ø exterior mm Peso Kg/km Ø exterior mm Peso Kg/km Ø exterior mm Peso Kg/km Ø exterior mm Peso Kg/km Ø exterior mm Peso Kg/km
2 9,3 88 9,9 103 10,6 117 11,8 145 14,1 207
3 9,8 112 10,6 133 11,5 157 12,6 190 15 274
4 10,7 137 11,8 170 12,6 195 14 244 16,7 353
5 11,9 169 12,9 202 14 240 15,4 293 18,3 425
7 13 217 14,2 268 15,3 311 17 391 20,3 570
8 14,8 254 16 305 17,4 363 19,3 455 23,1 662
10 17 316 18,4 381 19,9 451 22,2 566 26,4 822
12 17,6 361 19,2 446 20,6 519 22,9 652 27,6 966
14 18,5 409 20,2 506 21,9 601 24,1 742 29,1 1103
16 19,7 466 21,3 567 23,1 673 25,7 846 30,9 1255
21 22,6 600 24,6 742 26,5 868 29,5 1091 35,6 1636
24 24,7 693 26,8 843 29 1000 32,3 1255 39 1879
25 25,3 715 27,6 884 29,9 1047 33,2 1313 39,9 1944
27 25,3 756 27,6 936 29,9 1110 33,2 1394 39,9 2067
Nº Tríos 0,5 mm² 0,75 mm² 1 mm² 1,5 mm² 2,5 mm²
2 10,2 93 11,2 114 12 129 13,1 153 15,7 217
3 11,1 123 11,9 145 12,7 165 14,2 206 16,9 294
4 12,1 150 13,1 178 14,2 211 15,6 255 18,6 367
5 13,3 178 14,5 218 15,6 251 17,3 314 20,7 452
7 14,7 234 15,8 279 17,2 332 19,2 415 22,9 601
8 16,7 274 18 327 19,6 388 21,8 484 26 698
10 19,1 339 20,7 407 22,4 481 25 600 30 880
12 19,8 386 21,4 464 23,2 550 25,8 688 31,1 1013
14 20,8 435 22,7 536 24,7 636 27,4 794 33 1169
16 22,2 496 24 599 26 709 29 889 34,8 1310
21 25,4 636 27,7 783 30 926 33,4 1158 40,2 1706
24 27,8 734 30,4 904 32,9 1067 36,6 1332 — —
25 28,5 757 31,1 932 33,7 1101 37,5 1376 — —
27 28,5 799 31,1 985 33,7 1165 37,5 1458 — —
Características contructivas
Conductor Cobre Pu flexible Clase 5 s/EN 60228
Aislamiento Poliolefina LSZH

Identificación:
Pares: azul y negro numerados
Tríos: negro, blanco y rojo numerados

Identificación alternativa:
Pares: negro y blanco numerados

(otros colores son posible bajo pedido)
Disposición de los conductores Por pares o tríos
Pantalla individual sobre el par o trío Cinta de aluminio/poliéster, drenaje de CuSn
Disposición de los pares o tríos Cableado por capas concéntricas
Pantalla sobre conjunto Cinta de aluminio/poliéster, drenaje de CuSn
Cubierta exterior Poliolefina LSZH
Color habitual Negro
Embalaje

Embalaje con Bobina

Bobina
Certificaciones





Características técnicas

Tensión nominal 300 / 500 V
Tensión de ensayo 2.000 V
Temperatura de servicio -15 a 70 ºC
Temperatura máxima en cortocircuito 160 ºC (máx. 5 s) s/IEC 60724
Radio de curvatura 10 Ø
Resistencia al agua AD7 s/IEC 60364-5-51
Resistencia a hidrocarburos Cumple s/ICEA S-73-532
Resistencia a los UV Cumple s/UNE 211605
No propagación de la llama Cumple s/IEC 60332-1-2
No propagación del incendio
(Categoría C)		 Cumple s/ IEC 60332-3-24
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

0,5 mm² 0,75 mm² 1 mm² 1,5 mm² 2,5 mm²
Resistencia Ω/km a 20 ⁰C 39 26 19,5 13,3 7,98
Nº pares Ø exterior mm Peso Kg/km Ø exterior mm Peso Kg/km Ø exterior mm Peso Kg/km Ø exterior mm Peso Kg/km Ø exterior mm Peso Kg/km
2 9,3 88 9,9 103 10,6 117 11,8 145 14,1 207
3 9,8 112 10,6 133 11,5 157 12,6 190 15 274
4 10,7 137 11,8 170 12,6 195 14 244 16,7 353
5 11,9 169 12,9 202 14 240 15,4 293 18,3 425
7 13 217 14,2 268 15,3 311 17 391 20,3 570
8 14,8 254 16 305 17,4 363 19,3 455 23,1 662
10 17 316 18,4 381 19,9 451 22,2 566 26,4 822
12 17,6 361 19,2 446 20,6 519 22,9 652 27,6 966
14 18,5 409 20,2 506 21,9 601 24,1 742 29,1 1103
16 19,7 466 21,3 567 23,1 673 25,7 846 30,9 1255
21 22,6 600 24,6 742 26,5 868 29,5 1091 35,6 1636
24 24,7 693 26,8 843 29 1000 32,3 1255 39 1879
25 25,3 715 27,6 884 29,9 1047 33,2 1313 39,9 1944
27 25,3 756 27,6 936 29,9 1110 33,2 1394 39,9 2067
Nº Tríos 0,5 mm² 0,75 mm² 1 mm² 1,5 mm² 2,5 mm²
2 10,2 93 11,2 114 12 129 13,1 153 15,7 217
3 11,1 123 11,9 145 12,7 165 14,2 206 16,9 294
4 12,1 150 13,1 178 14,2 211 15,6 255 18,6 367
5 13,3 178 14,5 218 15,6 251 17,3 314 20,7 452
7 14,7 234 15,8 279 17,2 332 19,2 415 22,9 601
8 16,7 274 18 327 19,6 388 21,8 484 26 698
10 19,1 339 20,7 407 22,4 481 25 600 30 880
12 19,8 386 21,4 464 23,2 550 25,8 688 31,1 1013
14 20,8 435 22,7 536 24,7 636 27,4 794 33 1169
16 22,2 496 24 599 26 709 29 889 34,8 1310
21 25,4 636 27,7 783 30 926 33,4 1158 40,2 1706
24 27,8 734 30,4 904 32,9 1067 36,6 1332 — —
25 28,5 757 31,1 932 33,7 1101 37,5 1376 — —
27 28,5 799 31,1 985 33,7 1165 37,5 1458 — —

Características contructivas

Conductor Cobre Pu flexible Clase 5 s/EN 60228
Aislamiento Poliolefina LSZH

Identificación:
Pares: azul y negro numerados
Tríos: negro, blanco y rojo numerados

Identificación alternativa:
Pares: negro y blanco numerados

(otros colores son posible bajo pedido)
Disposición de los conductores Por pares o tríos
Pantalla individual sobre el par o trío Cinta de aluminio/poliéster, drenaje de CuSn
Disposición de los pares o tríos Cableado por capas concéntricas
Pantalla sobre conjunto Cinta de aluminio/poliéster, drenaje de CuSn
Cubierta exterior Poliolefina LSZH
Color habitual Negro

Embalaje

Embalaje con Bobina

Bobina

Certificaciones
