Sil SS-K 500V

Sector:
,
Familia:
Sil SS-K 500V

Descripción

Cables eléctricos de alta temperatura con aislamiento y cubierta de silicona.

Aplicaciones

Adecuados para conexión de equipos e instalaciones eléctricas donde se requieran cables resistentes a temperaturas elevadas.

Norma aplicable

EN 50525-2-83

Características técnicas

Tensión nominal 300 / 500 V
Tensión de ensayo 2.000 V
Temperatura de servicio -60 a 180 ºC
Temperatura máxima en cortocircuito 350 ºC (máx. 5 s)
Radio de curvatura 5 Ø
No propagación de la llama Cumple s/IEC 60332-1-2
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
Cu CuSn
2×0,25 78 80,2 5,2 33
3×0,25 78 80,2 5,5 38
4×0,25 78 80,2 6,2 48
5×0,25 78 80,2 6,7 55
7×0,25 78 80,2 7,5 73
8×0,25 78 80,2 8,4 87
10×0,25 78 80,2 9,6 114
12×0,25 78 80,2 9,9 124
14×0,25 78 80,2 10,6 141
16×0,25 78 80,2 11,1 154
19×0,25 78 80,2 11,9 180
21×0,25 78 80,2 12,8 205
24×0,25 78 80,2 14 244
27×0,25 78 80,2 14,3 256
30×0,25 78 80,2 15 282
33×0,25 78 80,2 15,5 300
37×0,25 78 80,2 16,3 335
40×0,25 78 80,2 17,2 369
44×0,25 78 80,2 18,4 420
48×0,25 78 80,2 18,7 438
52×0,25 78 80,2 19,4 470
56×0,25 78 80,2 19,9 493
61×0,25 78 80,2 20,7 537
2×0,5 39 40 5,6 41
3×0,5 39 40 6,1 50
4×0,5 39 40 6,7 61
5×0,5 39 40 7,5 75
7×0,5 39 40 8,1 93
8×0,5 39 40 9,3 115
10×0,5 39 40 10,6 150
12×0,5 39 40 10,9 164
14×0,5 39 40 11,5 182
16×0,5 39 40 12,3 206
19×0,5 39 40 12,9 233
21×0,5 39 40 14,1 271
24×0,5 39 40 15,4 322
27×0,5 39 40 15,7 339
30×0,5 39 40 16,5 374
33×0,5 39 40 17,1 402
37×0,5 39 40 17,9 444
40×0,5 39 40 19,1 498
44×0,5 39 40 20,2 555
48×0,5 39 40 20,7 588
52×0,5 39 40 21,3 624
56×0,5 39 40 22,1 669
61×0,5 39 40 22,7 714
2×0,75 26 26,7 6,4 55
3×0,75 26 26,7 6,8 65
4×0,75 26 26,7 7,6 82
5×0,75 26 26,7 8,3 96
7×0,75 26 26,7 9,2 126
8×0,75 26 26,7 10,5 153
10×0,75 26 26,7 12 200
12×0,75 26 26,7 12,4 221
14×0,75 26 26,7 13 244
16×0,75 26 26,7 13,9 277
19×0,75 26 26,7 14,8 320
21×0,75 26 26,7 15,9 362
24×0,75 26 26,7 17,6 439
27×0,75 26 26,7 18 465
30×0,75 26 26,7 18,6 500
33×0,75 26 26,7 19,5 548
37×0,75 26 26,7 20,2 597
40×0,75 26 26,7 21,5 664
44×0,75 26 26,7 23 754
48×0,75 26 26,7 23,6 801
52×0,75 26 26,7 24,2 847
56×0,75 26 26,7 25,1 907
61×0,75 26 26,7 25,8 970
2×1 19,5 20 6,6 61
3×1 19,5 20 7 73
4×1 19,5 20 7,9 92
5×1 19,5 20 8,6 109
7×1 19,5 20 9,5 142
8×1 19,5 20 10,8 172
10×1 19,5 20 12,4 225
12×1 19,5 20 12,8 250
14×1 19,5 20 13,7 284
16×1 19,5 20 14,4 315
19×1 19,5 20 15,3 364
21×1 19,5 20 16,6 417
24×1 19,5 20 18,2 496
27×1 19,5 20 18,6 527
30×1 19,5 20 19,5 580
33×1 19,5 20 20,2 624
37×1 19,5 20 21,1 689
40×1 19,5 20 22,4 763
44×1 19,5 20 24 867
48×1 19,5 20 24,4 911
52×1 19,5 20 25,3 979
56×1 19,5 20 26 1035
61×1 19,5 20 26,9 1119
2×1,5 13,3 13,7 7,2 76
3×1,5 13,3 13,7 7,9 96
4×1,5 13,3 13,7 8,6 116
5×1,5 13,3 13,7 9,6 142
7×1,5 13,3 13,7 10,6 186
8×1,5 13,3 13,7 12,1 226
10×1,5 13,3 13,7 13,8 293
12×1,5 13,3 13,7 14,3 328
14×1,5 13,3 13,7 15,2 370
16×1,5 13,3 13,7 16,2 418
19×1,5 13,3 13,7 17 476
21×1,5 13,3 13,7 18,5 546
24×1,5 13,3 13,7 20,2 645
27×1,5 13,3 13,7 20,9 699
30×1,5 13,3 13,7 21,6 755
33×1,5 13,3 13,7 22,6 825
37×1,5 13,3 13,7 23,6 911
40×1,5 13,3 13,7 25,1 1010
44×1,5 13,3 13,7 26,8 1140
48×1,5 13,3 13,7 27,3 1203
52×1,5 13,3 13,7 28,2 1287
2×2,5 7,98 8,21 8,6 114
3×2,5 7,98 8,21 9,3 143
4×2,5 7,98 8,21 10,4 181
5×2,5 7,98 8,21 11,4 216
7×2,5 7,98 8,21 12,6 285
8×2,5 7,98 8,21 14,3 340
10×2,5 7,98 8,21 16,6 451
12×2,5 7,98 8,21 17,1 503
14×2,5 7,98 8,21 18,2 570
16×2,5 7,98 8,21 19,4 645
19×2,5 7,98 8,21 20,6 747
21×2,5 7,98 8,21 22,3 850
24×2,5 7,98 8,21 24,4 1004
27×2,5 7,98 8,21 25,1 1082
30×2,5 7,98 8,21 26 1175
33×2,5 7,98 8,21 27,2 1283
2×4 4,95 5,09 10,4 170
3×4 4,95 5,09 11,1 211
4×4 4,95 5,09 12,3 263
5×4 4,95 5,09 13,7 321
7×4 4,95 5,09 15,1 423
8×4 4,95 5,09 17,2 507
10×4 4,95 5,09 19,8 663
12×4 4,95 5,09 20,7 756
14×4 4,95 5,09 21,7 841
16×4 4,95 5,09 23,1 951
19×4 4,95 5,09 24,5 1102
21×4 4,95 5,09 26,8 1268
2×6 3,3 3,39 11,5 221
3×6 3,3 3,39 12,4 281
4×6 3,3 3,39 13,9 356
5×6 3,3 3,39 15,4 432
7×6 3,3 3,39 17 574
8×6 3,3 3,39 19,4 687
10×6 3,3 3,39 22,4 899
12×6 3,3 3,39 23,1 1012
14×6 3,3 3,39 24,6 1150
16×6 3,3 3,39 26,1 1296
19×6 3,3 3,39 27,9 1517
2×10 1,91 1,95 14,8 371
3×10 1,91 1,95 15,8 467
4×10 1,91 1,95 17,7 594
5×10 1,91 1,95 19,6 720
7×10 1,91 1,95 21,6 956
2×16 1,21 1,24 17,1 523
3×16 1,21 1,24 18,4 672
4×16 1,21 1,24 20,7 859
5×16 1,21 1,24 22,8 1038
7×16 1,21 1,24 25,4 1398
2×25 0,78 0,795 21,4 820
3×25 0,78 0,795 23 1052
4×25 0,78 0,795 25,7 1335
Características constructivas

Conductor Cobre pulido o estañado flexible Hasta 0,34 mm² s/EN 13602
≥ 0,5 mm² Clase 5 s/EN 60228
Aislamiento Silicona tipo EI2

Identificación:

2x: azul, marrón
3G: azul, marrón, amarillo/verde
3x: marrón, negro, gris
4G: marrón, negro, gris, amarillo/verde
4x: marrón, negro, gris, azul
5G: azul, marrón, negro, gris, amarillo/verde
Formación Cableado concéntrico
Cubierta exterior Silicona tipo EM9
Color habitual Negro
Embalaje
Embalaje con Bobina

Bobina
Certificaciones





Características técnicas

Tensión nominal 300 / 500 V
Tensión de ensayo 2.000 V
Temperatura de servicio -60 a 180 ºC
Temperatura máxima en cortocircuito 350 ºC (máx. 5 s)
Radio de curvatura 5 Ø
No propagación de la llama Cumple s/IEC 60332-1-2
Emisión de humos
(transmitancia >60%)		 Cumple s/IEC 61034-2
Emisión de halógenos
(HCl<0,5%)		 Cumple s/IEC 60754-1
Determinación de acidez de los gases
(pH ≥ 4,3
Conductividad ≤ 100 µS/cm)		 Cumple s/IEC 60754-2

Sección mm² Resistencia Ω/km a 20 ⁰C Ø exterior mm Peso Kg/km
Cu CuSn
2×0,25 78 80,2 5,2 33
3×0,25 78 80,2 5,5 38
4×0,25 78 80,2 6,2 48
5×0,25 78 80,2 6,7 55
7×0,25 78 80,2 7,5 73
8×0,25 78 80,2 8,4 87
10×0,25 78 80,2 9,6 114
12×0,25 78 80,2 9,9 124
14×0,25 78 80,2 10,6 141
16×0,25 78 80,2 11,1 154
19×0,25 78 80,2 11,9 180
21×0,25 78 80,2 12,8 205
24×0,25 78 80,2 14 244
27×0,25 78 80,2 14,3 256
30×0,25 78 80,2 15 282
33×0,25 78 80,2 15,5 300
37×0,25 78 80,2 16,3 335
40×0,25 78 80,2 17,2 369
44×0,25 78 80,2 18,4 420
48×0,25 78 80,2 18,7 438
52×0,25 78 80,2 19,4 470
56×0,25 78 80,2 19,9 493
61×0,25 78 80,2 20,7 537
2×0,5 39 40 5,6 41
3×0,5 39 40 6,1 50
4×0,5 39 40 6,7 61
5×0,5 39 40 7,5 75
7×0,5 39 40 8,1 93
8×0,5 39 40 9,3 115
10×0,5 39 40 10,6 150
12×0,5 39 40 10,9 164
14×0,5 39 40 11,5 182
16×0,5 39 40 12,3 206
19×0,5 39 40 12,9 233
21×0,5 39 40 14,1 271
24×0,5 39 40 15,4 322
27×0,5 39 40 15,7 339
30×0,5 39 40 16,5 374
33×0,5 39 40 17,1 402
37×0,5 39 40 17,9 444
40×0,5 39 40 19,1 498
44×0,5 39 40 20,2 555
48×0,5 39 40 20,7 588
52×0,5 39 40 21,3 624
56×0,5 39 40 22,1 669
61×0,5 39 40 22,7 714
2×0,75 26 26,7 6,4 55
3×0,75 26 26,7 6,8 65
4×0,75 26 26,7 7,6 82
5×0,75 26 26,7 8,3 96
7×0,75 26 26,7 9,2 126
8×0,75 26 26,7 10,5 153
10×0,75 26 26,7 12 200
12×0,75 26 26,7 12,4 221
14×0,75 26 26,7 13 244
16×0,75 26 26,7 13,9 277
19×0,75 26 26,7 14,8 320
21×0,75 26 26,7 15,9 362
24×0,75 26 26,7 17,6 439
27×0,75 26 26,7 18 465
30×0,75 26 26,7 18,6 500
33×0,75 26 26,7 19,5 548
37×0,75 26 26,7 20,2 597
40×0,75 26 26,7 21,5 664
44×0,75 26 26,7 23 754
48×0,75 26 26,7 23,6 801
52×0,75 26 26,7 24,2 847
56×0,75 26 26,7 25,1 907
61×0,75 26 26,7 25,8 970
2×1 19,5 20 6,6 61
3×1 19,5 20 7 73
4×1 19,5 20 7,9 92
5×1 19,5 20 8,6 109
7×1 19,5 20 9,5 142
8×1 19,5 20 10,8 172
10×1 19,5 20 12,4 225
12×1 19,5 20 12,8 250
14×1 19,5 20 13,7 284
16×1 19,5 20 14,4 315
19×1 19,5 20 15,3 364
21×1 19,5 20 16,6 417
24×1 19,5 20 18,2 496
27×1 19,5 20 18,6 527
30×1 19,5 20 19,5 580
33×1 19,5 20 20,2 624
37×1 19,5 20 21,1 689
40×1 19,5 20 22,4 763
44×1 19,5 20 24 867
48×1 19,5 20 24,4 911
52×1 19,5 20 25,3 979
56×1 19,5 20 26 1035
61×1 19,5 20 26,9 1119
2×1,5 13,3 13,7 7,2 76
3×1,5 13,3 13,7 7,9 96
4×1,5 13,3 13,7 8,6 116
5×1,5 13,3 13,7 9,6 142
7×1,5 13,3 13,7 10,6 186
8×1,5 13,3 13,7 12,1 226
10×1,5 13,3 13,7 13,8 293
12×1,5 13,3 13,7 14,3 328
14×1,5 13,3 13,7 15,2 370
16×1,5 13,3 13,7 16,2 418
19×1,5 13,3 13,7 17 476
21×1,5 13,3 13,7 18,5 546
24×1,5 13,3 13,7 20,2 645
27×1,5 13,3 13,7 20,9 699
30×1,5 13,3 13,7 21,6 755
33×1,5 13,3 13,7 22,6 825
37×1,5 13,3 13,7 23,6 911
40×1,5 13,3 13,7 25,1 1010
44×1,5 13,3 13,7 26,8 1140
48×1,5 13,3 13,7 27,3 1203
52×1,5 13,3 13,7 28,2 1287
2×2,5 7,98 8,21 8,6 114
3×2,5 7,98 8,21 9,3 143
4×2,5 7,98 8,21 10,4 181
5×2,5 7,98 8,21 11,4 216
7×2,5 7,98 8,21 12,6 285
8×2,5 7,98 8,21 14,3 340
10×2,5 7,98 8,21 16,6 451
12×2,5 7,98 8,21 17,1 503
14×2,5 7,98 8,21 18,2 570
16×2,5 7,98 8,21 19,4 645
19×2,5 7,98 8,21 20,6 747
21×2,5 7,98 8,21 22,3 850
24×2,5 7,98 8,21 24,4 1004
27×2,5 7,98 8,21 25,1 1082
30×2,5 7,98 8,21 26 1175
33×2,5 7,98 8,21 27,2 1283
2×4 4,95 5,09 10,4 170
3×4 4,95 5,09 11,1 211
4×4 4,95 5,09 12,3 263
5×4 4,95 5,09 13,7 321
7×4 4,95 5,09 15,1 423
8×4 4,95 5,09 17,2 507
10×4 4,95 5,09 19,8 663
12×4 4,95 5,09 20,7 756
14×4 4,95 5,09 21,7 841
16×4 4,95 5,09 23,1 951
19×4 4,95 5,09 24,5 1102
21×4 4,95 5,09 26,8 1268
2×6 3,3 3,39 11,5 221
3×6 3,3 3,39 12,4 281
4×6 3,3 3,39 13,9 356
5×6 3,3 3,39 15,4 432
7×6 3,3 3,39 17 574
8×6 3,3 3,39 19,4 687
10×6 3,3 3,39 22,4 899
12×6 3,3 3,39 23,1 1012
14×6 3,3 3,39 24,6 1150
16×6 3,3 3,39 26,1 1296
19×6 3,3 3,39 27,9 1517
2×10 1,91 1,95 14,8 371
3×10 1,91 1,95 15,8 467
4×10 1,91 1,95 17,7 594
5×10 1,91 1,95 19,6 720
7×10 1,91 1,95 21,6 956
2×16 1,21 1,24 17,1 523
3×16 1,21 1,24 18,4 672
4×16 1,21 1,24 20,7 859
5×16 1,21 1,24 22,8 1038
7×16 1,21 1,24 25,4 1398
2×25 0,78 0,795 21,4 820
3×25 0,78 0,795 23 1052
4×25 0,78 0,795 25,7 1335

Características constructivas

Conductor Cobre pulido o estañado flexible Hasta 0,34 mm² s/EN 13602
≥ 0,5 mm² Clase 5 s/EN 60228
Aislamiento Silicona tipo EI2

Identificación:

2x: azul, marrón
3G: azul, marrón, amarillo/verde
3x: marrón, negro, gris
4G: marrón, negro, gris, amarillo/verde
4x: marrón, negro, gris, azul
5G: azul, marrón, negro, gris, amarillo/verde
Formación Cableado concéntrico
Cubierta exterior Silicona tipo EM9
Color habitual Negro

Embalaje

Embalaje con Bobina

Bobina

Certificaciones





¿Tienes alguna duda o necesitas la ficha técnica?
Ponte en contacto con nosotros y te ayudamos.
Más información

Cables relacionados

Sil 500V

Cables eléctricos unipolares sin cubierta, con aislamiento de silicona resistente al calor.

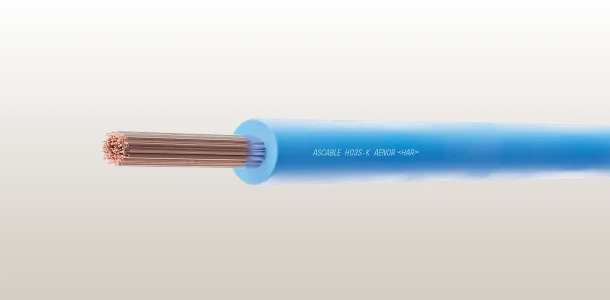

H03S-K
