Descripción

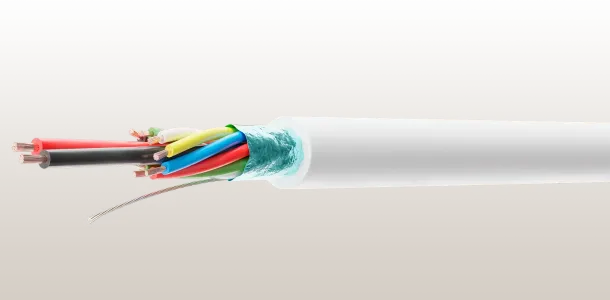

Cable con aislamientos de PVC, apantallados al conjunto y una cubierta exterior de PVC.
Cable con aislamientos de PVC, apantallados al conjunto y una cubierta exterior de PVC.
Aplicaciones
Destinados a sistemas de seguridad (alarmas) y aplicaciones de telefonía e intercomunicación allí donde se requiera protección frente a ruidos eléctricos.
Nota: No debe utilizarse para su conexión directa a la red de alimentación eléctrica o a otras fuentes de baja impedancia.
Norma aplicable
UNE 212016
Características técnicas
| Tensión nominal | ≤ 250 V | |
|---|---|---|
| Tensión de ensayo | 1.000 V | |
| Temperatura de servicio | -15 a 70 ºC | |
| No propagación de la llama | Cumple | s/EN 60332-1-2 |
| Clasificación CPR (clase) | Eca | s/EN 50575 |
| Sección mm² | Resistencia Ω/km a 20 ⁰C | Ø exterior mm | Peso Kg/km |
|---|---|---|---|
| 2×0,20 | 108 | 3 | 15 |
| 3×0,20 | 3,2 | 15 | |
| 4×0,20 | 3,5 | 20 | |
| 5×0,20 | 3,7 | 25 | |
| 6×0,20 | 4,1 | 25 | |
| 8×0,20 | 4,5 | 35 | |
| 10×0,20 | 5,5 | 45 | |
| 12×0,20 | 5,7 | 50 | |
| 14×0,20 | 6 | 55 | |
| 16×0,20 | 6,2 | 60 | |
| 20×0,20 | 7,2 | 80 | |
| 24×0,20 | 7,8 | 90 | |
| 2×0,22 | 88,6 | 3,2 | 15 |
| 3×0,22 | 3,4 | 20 | |
| 4×0,22 | 3,7 | 20 | |
| 5×0,22 | 4 | 25 | |
| 6×0,22 | 4,4 | 30 | |
| 8×0,22 | 5,1 | 40 | |
| 10×0,22 | 5,9 | 50 | |
| 12×0,22 | 6,1 | 55 | |
| 14×0,22 | 6,4 | 65 | |
| 16×0,22 | 6,9 | 75 | |
| 20×0,22 | 7,8 | 90 | |
| 24×0,22 | 8,4 | 105 | |
| 2×0,25 | 78 | 3,4 | 15 |
| 3×0,25 | 3,6 | 20 | |
| 4×0,25 | 3,9 | 25 | |
| 5×0,25 | 4,3 | 30 | |
| 6×0,25 | 4,7 | 35 | |
| 8×0,25 | 5,4 | 45 | |
| 10×0,25 | 6,3 | 55 | |
| 12×0,25 | 6,5 | 65 | |
| 14×0,25 | 6,8 | 75 | |
| 16×0,25 | 7,4 | 85 | |
| 20×0,25 | 8,3 | 105 | |
| 24×0,25 | 9 | 120 | |
| 2×0,5 | 39 | 4,3 | 25 |
| 3×0,5 | 4,6 | 30 | |
| 4×0,5 | 5 | 40 | |
| 5×0,5 | 5,6 | 50 | |
| 6×0,5 | 6,1 | 60 | |
| 8×0,5 | 6,8 | 75 | |
| 10×0,5 | 7,7 | 90 | |
| 12×0,5 | 8,2 | 105 | |
| 2×0,75 | 26 | 4,9 | 35 |
| 3×0,75 | 5,2 | 45 | |
| 4×0,75 | 5,7 | 55 | |
| 5×0,75 | 6,4 | 65 | |
| 6×0,75 | 7 | 80 | |
| 8×0,75 | 7,9 | 100 | |
| 10×0,75 | 9,1 | 125 | |
| 12×0,75 | 9,4 | 145 | |
| 2×1 | 196,5 | 5,7 | 40 |
| 3×1 | 6,1 | 55 | |
| 4×1 | 6,7 | 70 | |
| 2×1,5 | 13,3 | 6,5 | 55 |
| 3×1,5 | 6,9 | 75 | |
| 4×1,5 | 7,6 | 95 | |
| 2×2,5 | 7,98 | 7,7 | 85 |
| 3×2,5 | 8,2 | 115 | |
| 4×2,5 | 9,3 | 150 |
Características constructivas
| Conductor | Cobre pulido flexible | Hasta 0,25 mm² | s/EN 13602 |
|---|---|---|---|
| ≥ 0.5 mm² Clase 5 | s/EN 60228 | ||
| Aislamiento | PVC tipo TI52
Identificación: por colores |
||
| Formación | Cableado concéntrico | ||
| Pantalla | Cinta de aluminio/poliéster + drenaje CuSn | ||
| Cubierta exterior | PVC tipo TM52 | ||
| Color habitual | Blanco |
Embalaje
Rollo
Bobina
Certificaciones
Producto clasificado
